Spirent TestCenter中文教程/操作指南 - Burst (突發) 流量的分析與構建
遇到了很多同學問過Burst流量的問題，為了大家更好的理解，本文在此我們就一起討論一下，愿對大家有所幫助。
首先了解什么是Burst流？
Burst 流量，即突發流量。
下面我們來學習如何使用→Spirent TestCenter構建突發流量進行測試。
1. “Port Based”調度模式下的Burst流量配置
圖（1） Port based 配置視圖
Burst Size：一組（次）突發包含的數據幀的數量。
Inter Frame Gap Unit：控制幀間隔的單位，可以設置線速百分比，速率，時間或者速率。
Inter Frame Gap：幀的間隔，與Inter Frame Gap Unit一起控制突發流量的速率大小。
Duration Mode：發流模式，可以設置為持續，或者突發次數，發流時長。
Burst(s):Duration Mode設置為Bursts時候，控制突發次數。
Port Load：端口流量的平均速率，影響著突發組之間間隔（Inter Burst Gap）的大小。

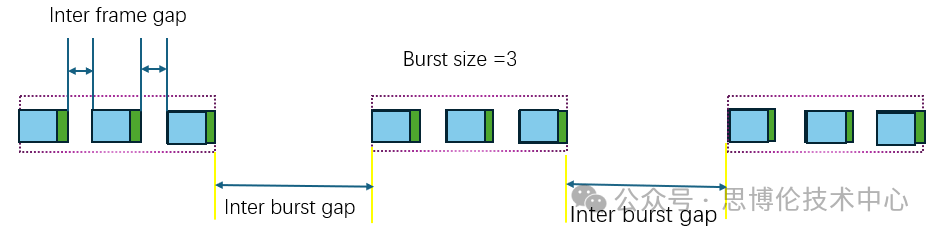

Burst 流量經典模型圖如下：
圖（2） Burst示意模型
2. “Priority Based”調度模式下的Burst流量配置
配置含義同上，配置界面如下：

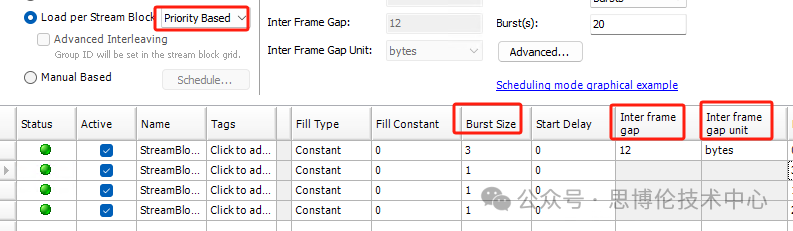

圖（3） Priority Based 配置視圖
Priority Based的不同就是其可按照Stream Block單獨設置突發，“Port Based”調度模式下的Burst配置是針對整個端口。
3.“Manual Based”調度模式下的Burst流量配置
當前模式下能夠配置較為復雜的Burst配置，可以設置每條流的發送情況。
配置界面如下：

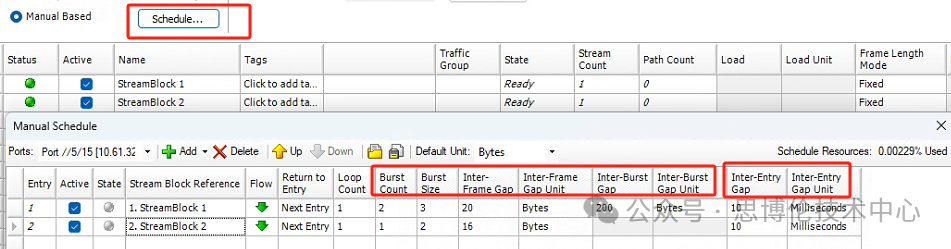

圖（4） Manual Based配置視圖
相比前面，這里多了“Inter-Entry Gap”的控制，即當前Entry執行完成后與執行下一條Entry的間隔。相比前兩種調度模式，這里的控制更加精細。

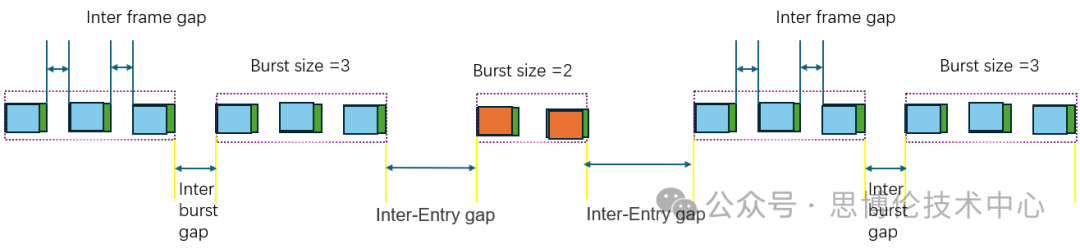

圖（5） 流調度示意圖
4.Burst流量創建舉例
曾經一同學問的問題，如何在1G端口的Port Based模式下創建一條180字節線速突發流量，打2ms，停18ms，持續周期發流。
我們先了解如下知識：
要計算發送 1 個比特的時間，可以使用公式：時間 = 1（比特）÷ 速度（比特 / 秒）。1G 的端口速度意味著 1Gbps（1×10?比特 / 秒）
所以1G發送 1 個比特的時間為 1÷(1×10?)=1×10??秒（1 納秒)
同理：
10G端口發送1個比特的時間0.1 納秒；
100G端口發送1個比特的時間0.01 納秒；
在標準以太網中1G端口線速發送一個180字節的數據包，所耗時間應該為 （180（字節，數據）+ 8（字節，前導碼）+ 12（字節，線速情況下的幀間隙））* 8 （bits，比特） *1（ns，納秒），等于1600納秒。
確定Burst size：2000000（ns，2ms）/ 1600（ns） =1250。
由于確定是20ms一個周期，一秒50個周期，單位時間包速率可以確定為1250*50=62,500 （FPS）;
也可以這樣計算單位時間速率：
((2ms * 1G (1G線速率)+18ms*0 (速率為0)) / 20ms=0.1 （G）。

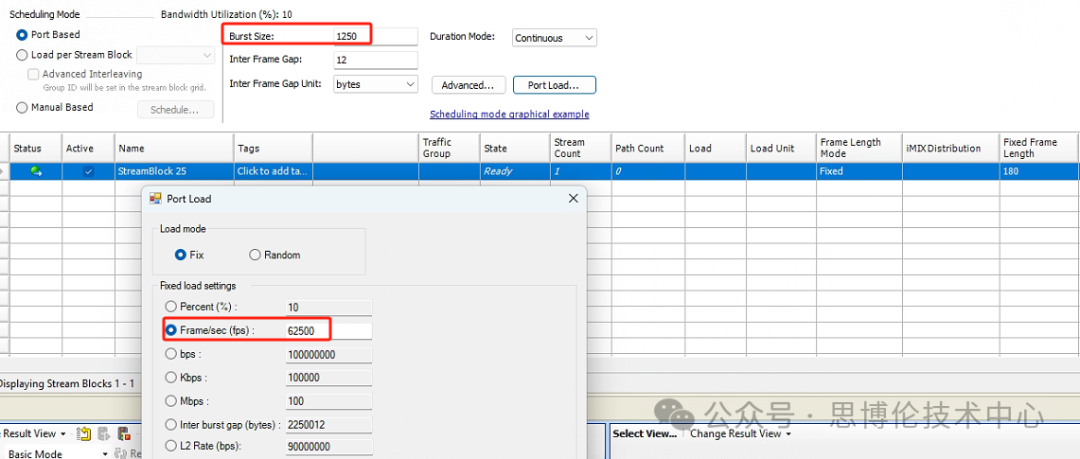

圖（6） Port Based模式下配置樣例

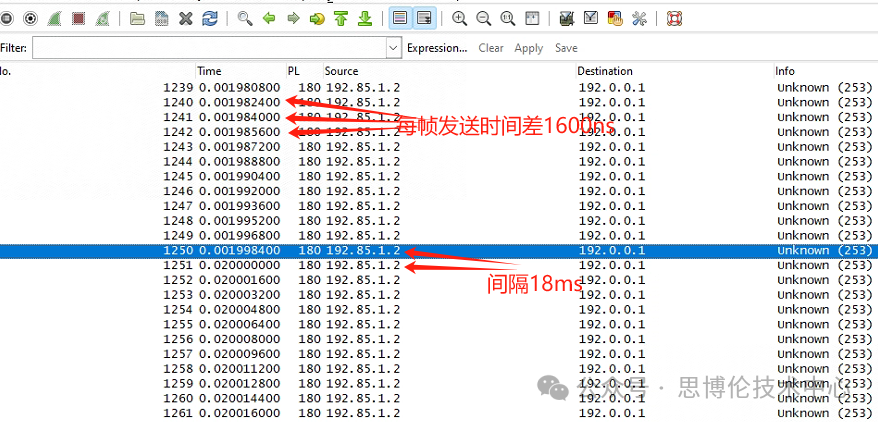

我們抓包看一下結果，結果與預期一致：
圖（7） 流量抓包
對于支持“Manual Based”調度支持的卡來講，配置起來可以更加方便。
配置如下：

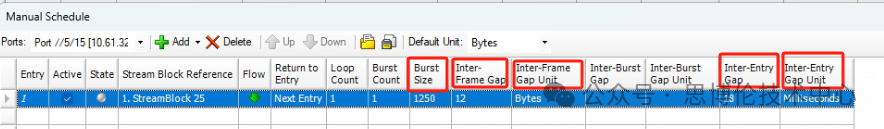

圖（8） Manual Based模式下配置樣例
最后，希望本文使您對幀間隙，速率單位關系，Burst流量等的認識有所收獲。
