8b/10b編碼的應用非常廣泛，例如：PCIE GEN1 GEN2，USB3.2 GEN1。再到現在的128b/130b (PCIE GEN3/4/5) 128b/132b (USB3.2 GEN2), 與8b/10b相比他們提升了編碼效率，這兩種編碼方式在底層邏輯上和處理的問題其實是相同的，本文從什么是8b/10b編碼、為什么要使用8b/10b編碼和如何實現8b/10b編碼三個方面來給大家介紹這項技術。

8b/10b就是把8個bit的數據加工映射成10個bit。如圖1所示，我們可以看到會把8個連續的bit分成低5位 (LSB) 和高3位 (MSB) 分別進行映射，5位通過5b/6b編碼，3位通過3b/4b編碼。

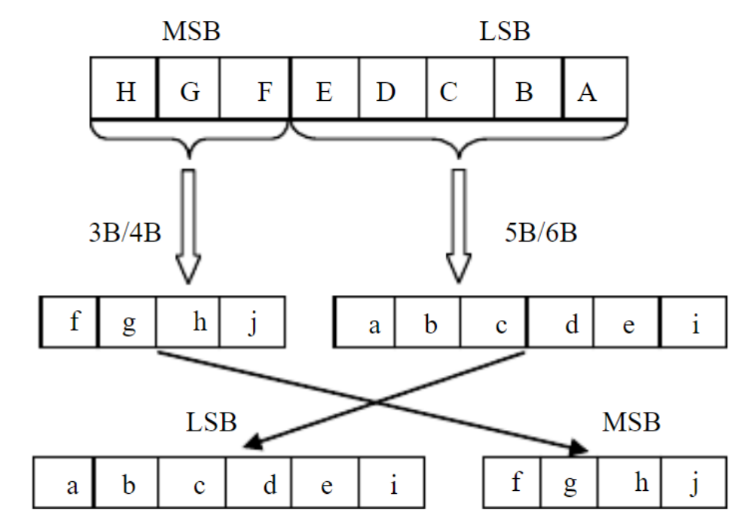

                                               圖1 8b/10b編碼映射圖

2

為什么要進行 8b/10b 編碼

• 可以用多出來的bit位來傳輸一些控制信息

• 可以通過這種方式來達到直流均衡

在這里我們就要引出第二個概念：直流平衡。直流平衡（DC-balanced）是指在編碼過程中保證信道中直流偏移為零，使信道中傳輸數據包含的1與0的個數相同。高速串行總線中，通常采用交流耦合方式，即在發送端（TX）串接電容（見圖2）。電容在電路中是呈現高通屬性的，信號頻率越高，電容阻抗越低（見公式1）。

                                公式1

                                   圖2 不同頻率的NRZ碼型通過電容
當數據位流中出現多個連續的1或0時，可以認為該時間段信號是直流的，電容的損耗變大，導致信號的幅度降低，直流信號被濾除，到最后無法識別是1還是0。且接收端收到連續的1或0時，沒有充分的定時信息，給接收端的解碼帶來了困難（見圖3）。

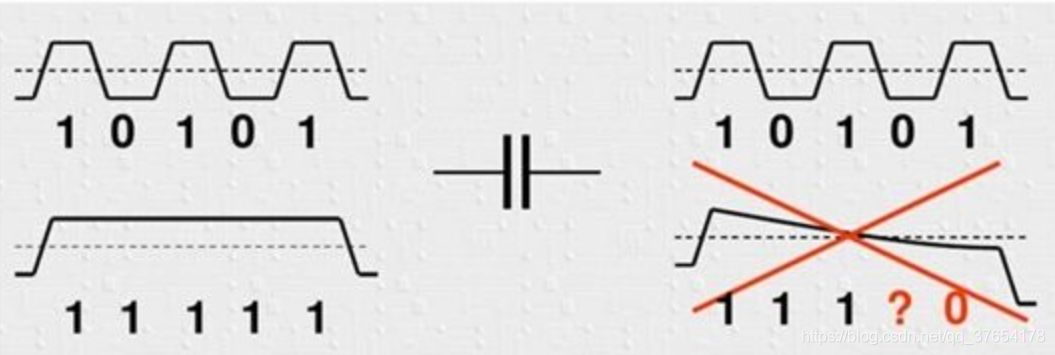

                                                                      圖3  連1連0信號通過電容信號失真

因此，8b/10b編碼就是把信號中的連1連0通過多加兩位的冗余，來實現映射后的信號盡量是01交替的情況，換一種說法，就是映射后的信號中盡量有相同數量的0和1。下面我們就來看一下8b/10b編碼具體是怎么把8bit映射成10bit的。

表1和表2就分別是3b/4b和5b/6b的映射關系表，通過映射后的數據是不會出現全1或者全0的。可以看到一個碼型能被編碼映射成多個碼型而且又分為RD+和RD-，這又為什么？

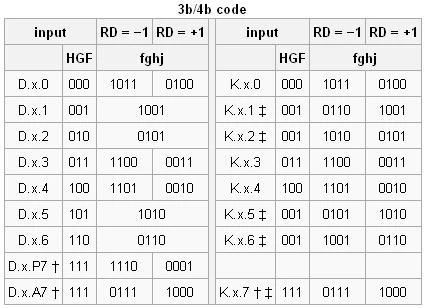

 表1 3b/4b編碼映射表

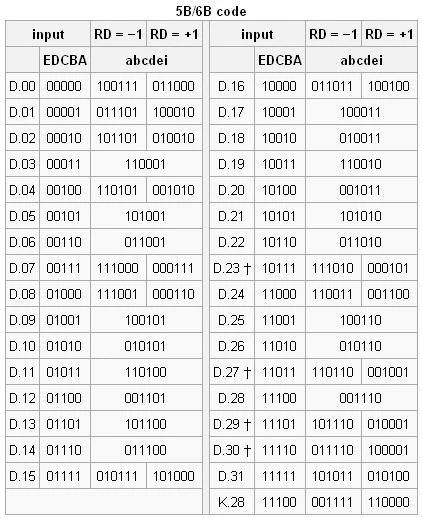

表2 5b/6b編碼映射表

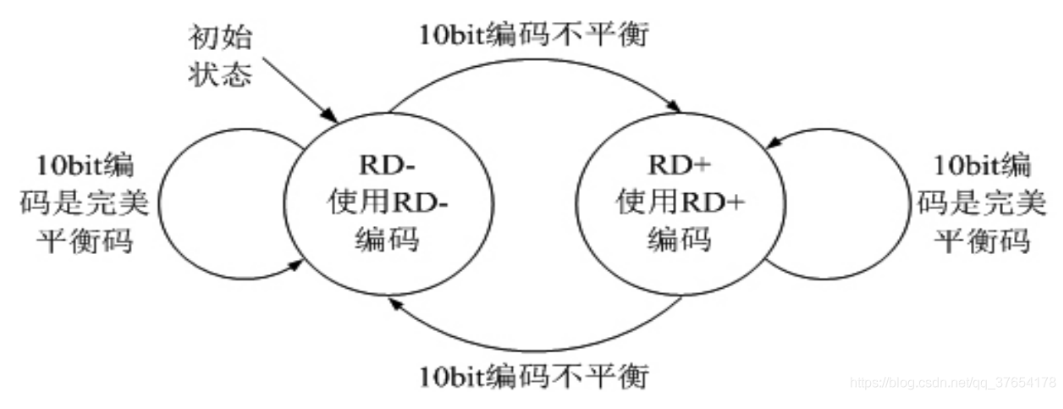

                                                                                 圖4 8b/10b編碼狀態轉移圖

• 解碼8b/10b串行數據波形并且會在波形上進行細致的注釋，協助工程師排查問題

• 關聯協議事件到物理波形更深入的洞察；將數據保存到磁盤方便后續進一步分析

• 支持多通道操作，可同時查看多達四個通道

• 協議解碼能力高達 16 Gb/s

特勵達力科的8b/10b解碼功能強大，可以協助工程師以最簡便的操作、最詳盡的細節來排查問題調試串行數據中存在的問題。

                                                                                           圖5 8b/10b解碼選件實測圖
