這些工具中最古老的是，在最初的模擬示波器中即開發使用的網格刻度。大多數示波器網格刻度有十個水平格和八個垂直格，通過計算波形上垂直或水平事件之間的格數并乘以適當?shù)谋壤禂?shù)，可以估計事件之間的幅度或持續時間。

游標是可移動的垂直和水平線，投影到刻度線上，可與重要的波形特征對齊。單個絕對游標可顯示它們所在的垂直或水平點的值，兩個相對游標可顯示它們所在的兩個點的值以及它們之間的差值。

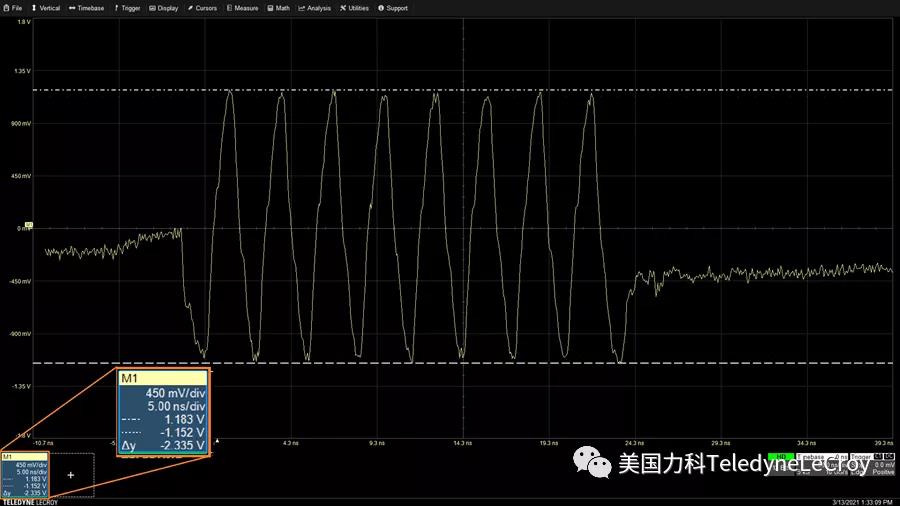

下圖顯示的是使用相對垂直游標測量時鐘脈沖突發的峰峰值幅度。每個游標相對于波形偏置的絕對幅度，以及游標之間的差值，都顯示在波形描述符框中。

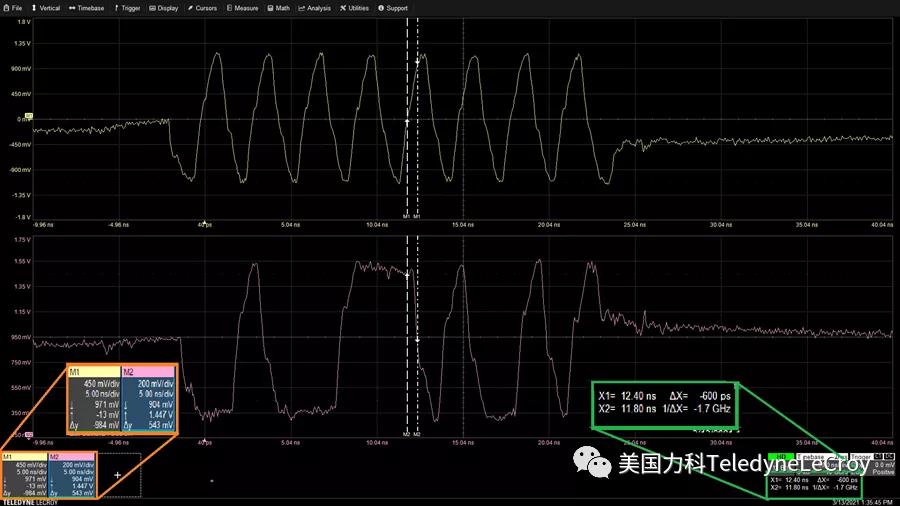

可以使用相對水平游標進行時序測量，方法是將它們放置在單個或多個波形曲線的兩個點上，如下圖所示，游標讀取游標和波形相交處的幅度，以及相對于觸發的絕對時間。幅度讀數位于波形描述符框中，而測量?jī)蓷l波形之間延遲的時間讀數顯示在時基和觸發描述符框下方。

游標是一種在一次采集中獲得測量值的快速方法，但它們不是很精確。它們的準確性取決于波形曲線上游標線的位置。

自動測量參數基于行業標準定義的幅度、寬度和其他典型波形參數的計算方法。可對多次采集波形中參數的每次出現進行計算，執行高達百萬次的測量。

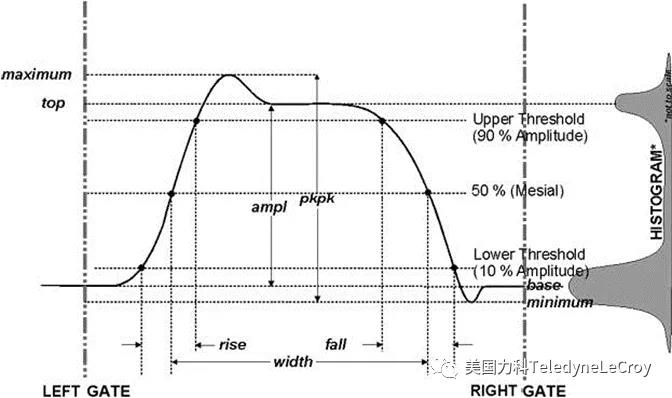

下圖顯示了用于表征脈寬調制波形的六個典型參數。

所有力科MAUI 示波器，都可自動計算每個參數的關鍵統計值，包括平均值、最小值、最大值和標準偏差。可以選擇在測量表上顯示這些統計數據，以便快速準確地了解此參數在多次采集中的變化情況。

與此不同的是，游標讀數只會顯示對最后采集數據進行的測量。事實上，重復觸發時，游標讀數幾乎不可讀取，它們變化如此之快。而測量表上的統計數據通常足夠穩定，可以準確讀取。

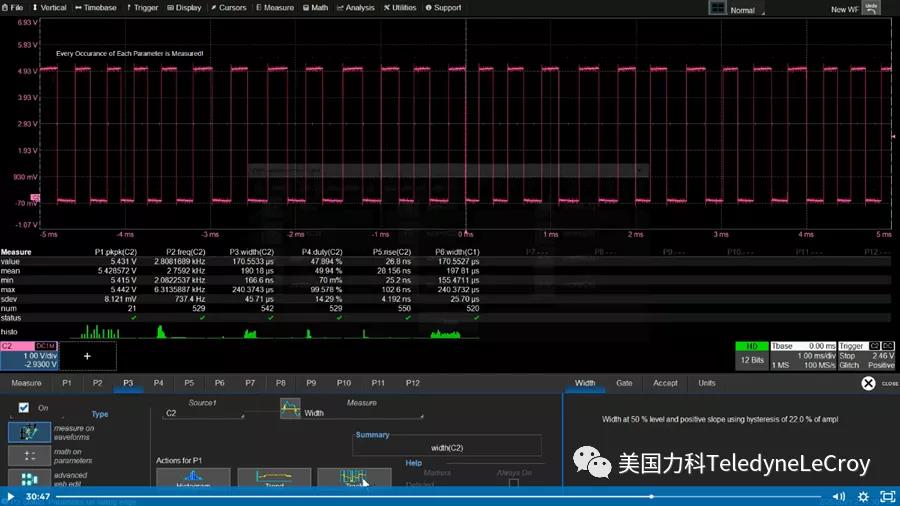

下面來看一個有趣的例子，查看下圖中波形C1的寬度參數 P3 的統計數據，它的平均值為 190 μs，測量值范圍為 167 ns至 240 μs，變化非常大。參數統計下方是一個直方圖圖標，稱為histicon，它顯示了參數值的分布。參數 P3 的直方圖圖標顯示大部分測量值都接近上限，但在最左側的最小值附近有很少的一些異常值。

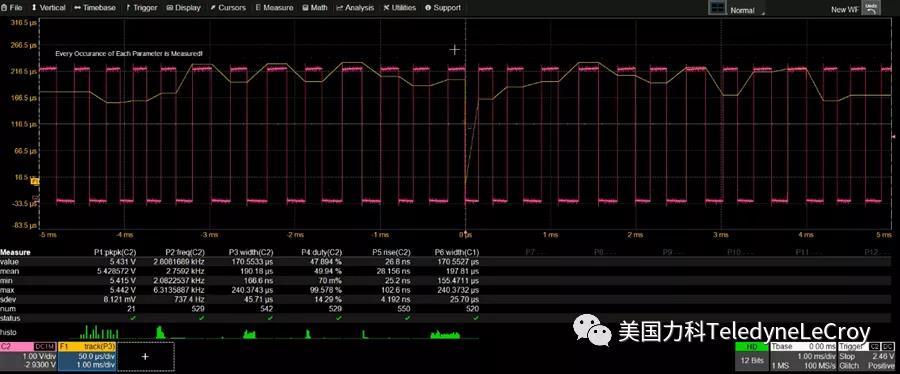

大多數力科示波器都能夠繪制測量值相對測量實例（稱為趨勢圖）或者時間（稱為追蹤圖）的圖，在下圖中，P3 的追蹤圖疊加在采集的脈沖信號上。注意追蹤圖在零點附近的急劇下降，這就是histicon中的外圍最小值出現的位置，這首先給我們一個啟示，如果以另一種方式查看數據，可能會發現一些有趣的東西。只需放大追蹤圖中的快速下降位置即可顯示信號中事件發生的位置。

在力科示波器上，可以通過觸摸histicon來生成參數的完整直方圖。直方圖有自己的測量參數和游標，它們提供了對測量參數統計分布的洞察，例如在直方圖的特定 bin 內出現的最小/最大值是什么，或者在給定 bin 內總共有多少測量值。

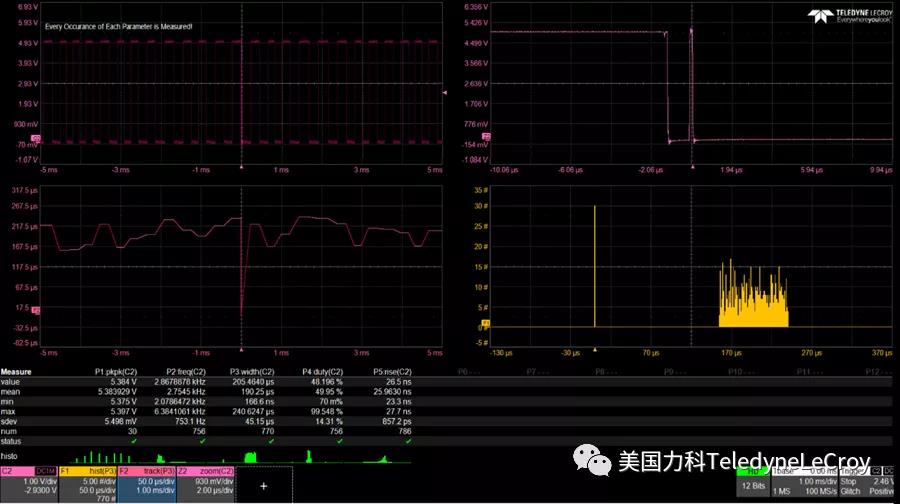

在下圖將所有這些多層次測量工具“分層” 顯示在一個多柵格中，包含了采集的波形、帶有統計數據和直方圖圖標的測量參數、寬度測量參數的追蹤圖和直方圖，以及追蹤圖中標記的最小事件的放大顯示。

信號放大圖（右上角）顯示了毛刺異常值，它的寬度只有 166 ns，很容易被遺漏。直方圖表明在770 個測量寬度值中有30個毛刺，因此我們知道它發生的概率約為 4%。通過綜合使用測量工具，窄毛刺的存在、位置和發生的頻率都可以很快獲悉。
