在數字通信中，為了有效的傳輸信號，需要利用基帶信號改變載波信號的某個參數，形成數字調制信號進行傳輸。常用的調制方式有：幅度調制、頻率調制、相位調制等，對于數字調制信號的測量分析，需要先對調制信號進行解調，然后再做測量。本文介紹利用數字示波器的函數功能對數字調制信號進行解調分析。

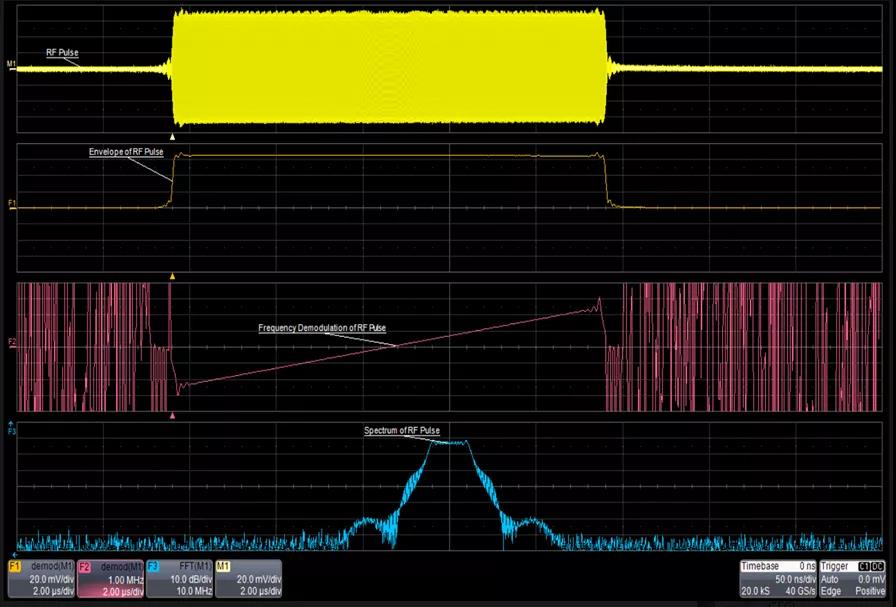

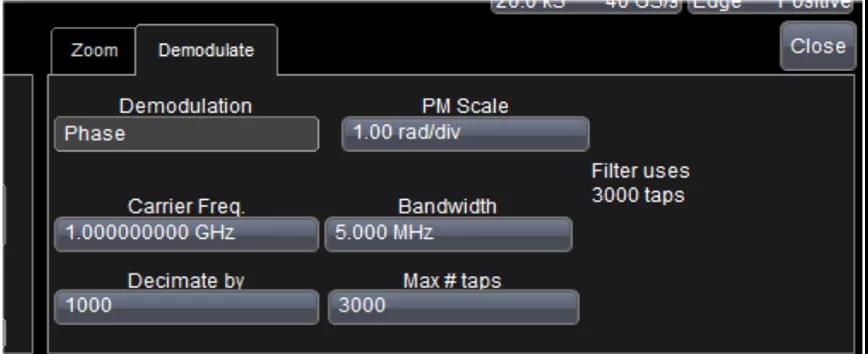

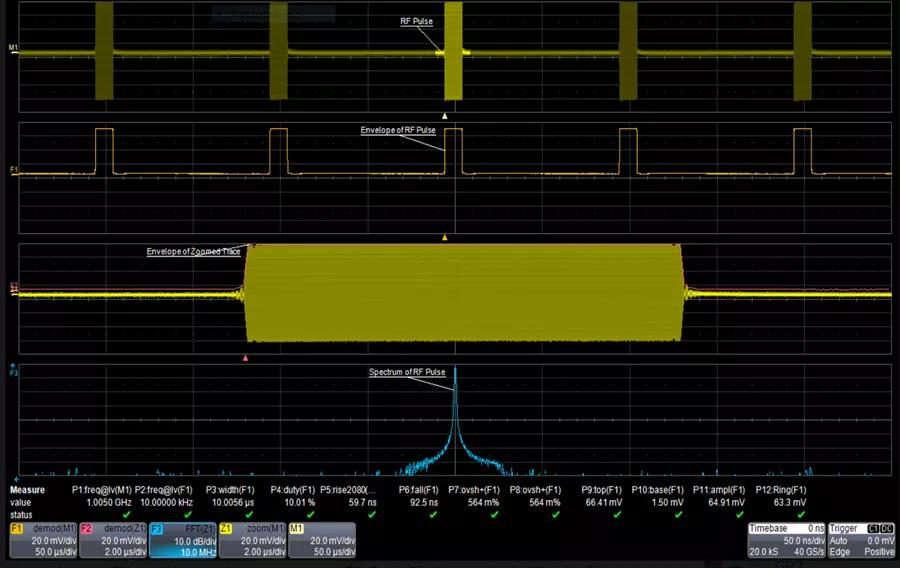

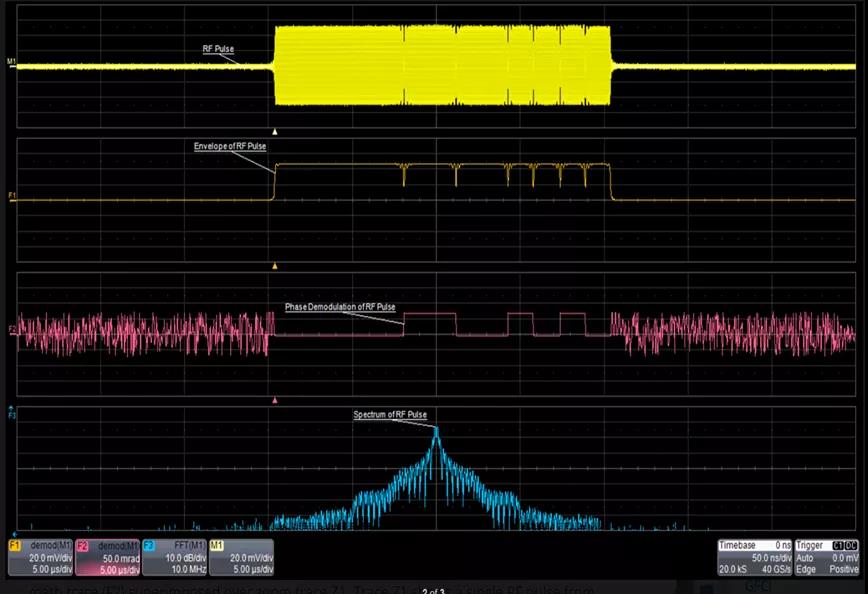

Demodulate是力科示波器的一個分析函數，可以支持調幅、調頻和調相的解調，脈沖雷達系統使用了包括調幅、調頻和調相在內的多種調制方式，下面我們通過3個使用力科WaveMaster8Zi-B示波器分析雷達信號的例子，介紹使用數字示波器分析數字調制信號的方法。下面展示了最基本雷達信號的測量，如下圖所示，最上方M1是示波器采集到的雷達信號，載波頻率是1GHz，下方的F1是使用Demodulate函數對雷達信號解調得到的幅度包絡，粉色曲線F2是對單個脈沖解調后的結果，兩者疊加顯示在一起，下方的藍色波形，是對放大的單個脈沖Z1進行FFT運算，這樣可以查看脈沖中的頻率成分。中心點是1GHz，是載波的頻率。在屏幕的下方P1-P12，顯示了一系列對脈沖信號的測量，包括載波信號的頻率、脈沖的重復頻率，上升時間，OverShoot等，提供了解調信號的豐富信息。我們再來看另一個例子，下圖顯示是使用BarkerCode的相位調制脈沖，F(xiàn)1是使用Demodulate計算出的信號的幅度包絡，包絡中的尖脈沖，是Barker Code導致的相位變化。粉紅色曲線F3是對同樣的脈沖波形做相位解調，顯示了由于編碼導致的相位變化。最下方的藍色曲線是脈沖的頻譜，顯示了相位調制的影響。下圖顯示了Demodulate的設置，可以設置調制類型，設置頻率調制和相位調制的載波頻率，decimate區域用來控制對采集的波形進行抽樣的幅度，這樣可以降低運算時間。低通濾波是通過“BandWidth”和“Max # taps”來控制，”PM Scale”控制顯示的垂直刻度。最后一個例子是使用了帶有Chirp的線性頻率調制，如下圖所示，從曲線F2可以看出在載波頻率中chirp是線性變化的，這一點也可以從頻譜曲線F3得到確認。力科數字示波器的Demodulate函數提供了簡單便捷的數字調制信號分析測量方法，我們不需要利用額外的軟件，就可以對數字調制信號，進行快速的測量分析。
