在高速串行信號的分析中，抖動是一個非常關鍵的衡量指標，很多的高速信號標準，都對此有嚴格的要求，目前很多的高帶寬示波器都配置了專門的眼圖抖動分析工具，像力科的SDAIII。和我們測量上升時間需要考慮示波器上升時間對測試結果的影響一樣，測試抖動時，我們也會考慮示波器的抖動測量能力，示波器對抖動測試結果會有什么樣的影響？或者說，示波器的抖動測量能力取決于哪些因素？

示波器抖動測試能力分析

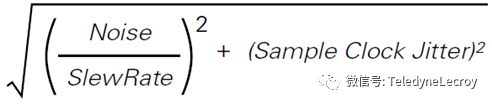

示波器的抖動測量能力用抖動測量噪底來衡量，抖動測量噪底可以通過下面的公式來評估。

 Sample Clock Jitter，也叫采樣時鐘抖動，是示波器內部采樣時鐘誤差導致的抖動，是示波器的固有抖動，現在示波器內部有專門的時基電路為ADC和觸發電路提供采樣時鐘。

Noise，一般是指的是示波器的本底噪聲。

SlewRate，指的待測信號的斜率。

示波器本身都有噪聲，特別是目前大部分高帶寬示波器的ADC都是8bit，量化噪聲是不可忽略的重要的噪聲來源，示波器的本底噪聲疊加到待測信號上，會引起被測信號邊沿50%閾值時刻的變化，如下圖所示，垂直方向的噪聲會轉化為水平方向的抖動，轉化關系是：dt=dv÷SlewRate，噪聲越大，信號斜率越緩，轉化的比例就越大。

綜上所述，示波器對信號抖動測試的影響，取決于三個因素，采樣時鐘抖動、示波器本底噪聲和待測信號的上升沿，對工程師來說，待測信號的上升沿是確定的，不可改變的，采樣時鐘抖動和示波器本底噪聲就成了影響信號抖動測試的關鍵因素。

力科12bitWavePro HD示波器抖動測試精度

目前業界抖動測量精度最高的示波器是哪個？

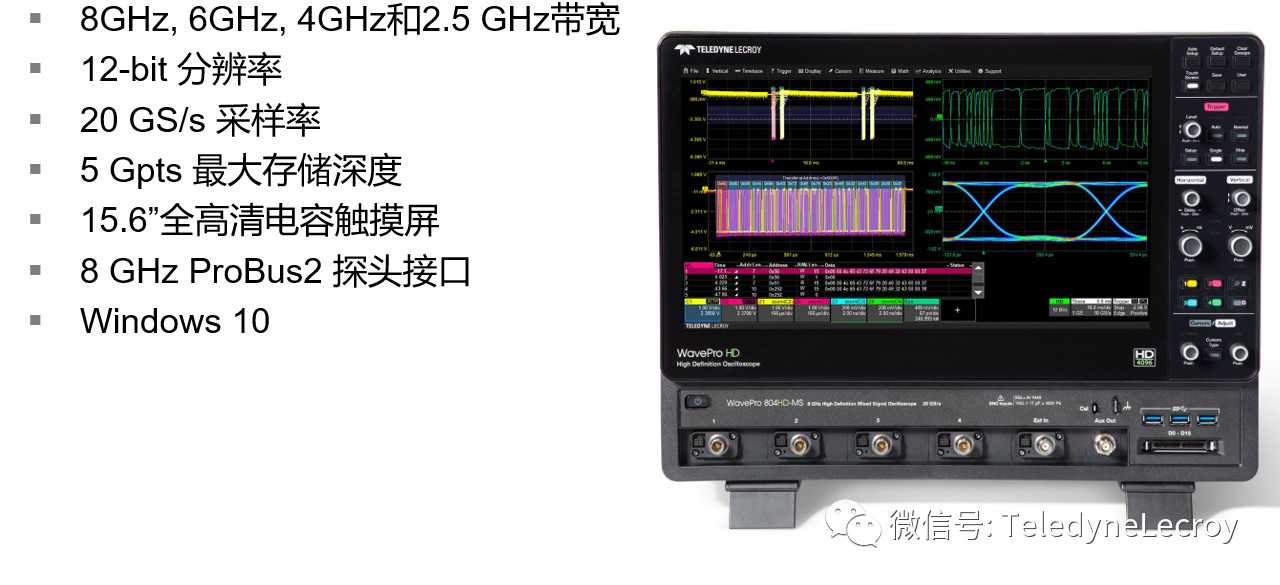

這就是力科最新發布的WaveProHD高精度示波器，WavePro HD示波器采用新一代HD4096技術，始終保持12位性能，20GS / s的采樣率和高達8GHz的帶寬，可實現極低的噪聲和極高的原始信號保真度，將12bit高精度技術帶入串行信號分析。極低的本底噪聲和采樣時鐘抖動（60fs），可實現精確的抖動測試。

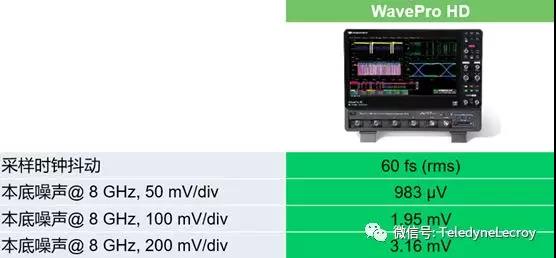

 WavePro HD本底噪聲和采樣時鐘抖動

傳統8bit示波器與12bit示波器的對比

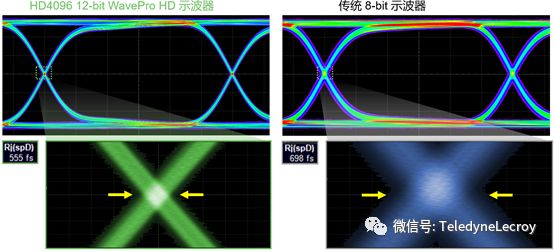

 我們將2.5Gbps的信號分別輸入到傳統的8bit 8GHz帶寬示波器和8GHz WavePro 804HD示波器，測試信號眼圖和抖動，從下面的眼圖中，可以明顯看到12bit的WavePro804HD的抖動更小，抖動測量值的差別就更明顯了，WavePro804HD示波器測試出來的Rj是555fs，傳統8bit示波器測試出來的值是698fs，比WavePro 804HD的測量值大25%。
