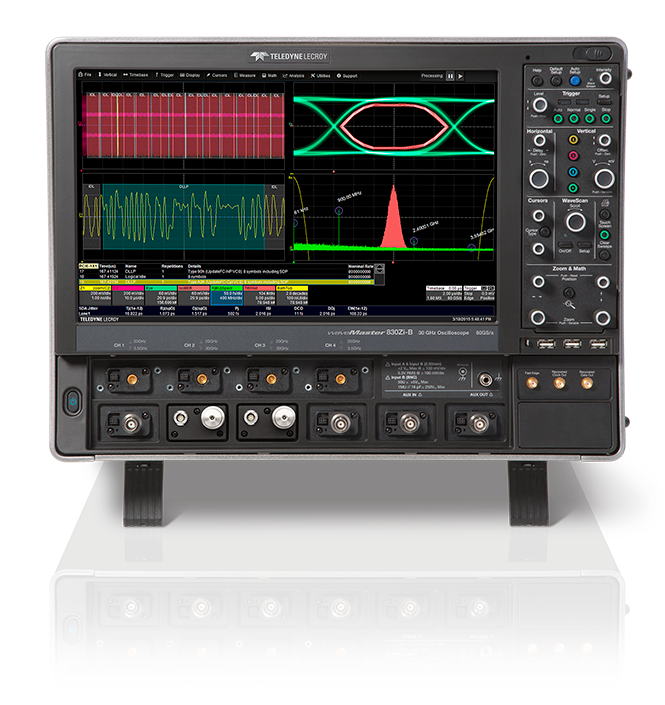

型號：WaveMaster 8Zi-B
WaveMaster 8Zi-B 集合了最高帶寬 (30 GHz) 和采樣率 (80 GS s) ，具有高級的信號保真性能以及全部4個輸入通道上每通道20 GHz的帶寬。可以選擇4-30GHz全帶寬范圍內的不同模塊進行升級。X-Stream II架構在各
·帶寬分布4GHz-20GHz帶寬和80 GS/s采樣率
·最先進的示波器用戶界面
·行業唯一的硬件14.1 Gb/s串行觸發
·極低抖動測量噪底和優秀的時基穩定性
·完整的串行數據分析，調試，驗證及一致性工具
·集成的50Ω和1 MQ輸入實現了真正的連接和探測靈活性
·集成的標準和用戶自定義測量和函數功能提供了無與倫比的分析能力
·多鏈路串行數據眼圖，抖動，和串擾分析
·實時去嵌，仿真，以及均衡的優越性能
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
主要功能
高達 20 GHz 的帶寬和 80 GS/s 的采樣率
最先進的示波器用戶界面
業界唯一真正的硬件 14.1 Gb/s 串行觸發
低抖動測量本底和出色的時基穩定性
全套串行數據分析、調試、驗證和合規工具
集成 50 Ω 和 1 MΩ 輸入，實現真正的連接和探測靈活性
集成標準和自定義測量和數學函數，提供無與倫比的分析能力
多通道串行數據眼圖、抖動和串擾分析
實時去嵌入、仿真和均衡
自動化一致性測試
Teledyne LeCroy 的 QualiPHY 軟件可以輕松執行自動化一致性測試，并針對各種串行標準生成全面的測試報告，包括：
PCI Express（1.0、2.0、3.0）
USB1、USB2、USB 3.0、USB 3.1
DDR2、DDR3、DDR4、DDR5、LPDDR2、LPDDR3、LPDDR4、LPDDR4X
SAS2、SAS3、SATA
MIPI D-PHY、MIPI M-PHY
10/100/100 BASE-T、10GBASE-T、10GBASE-KR、SFI
HDMI 1.4、HDMI 2.0、顯示端口 1.2
MOST50、MOST150、BroadR-Reach

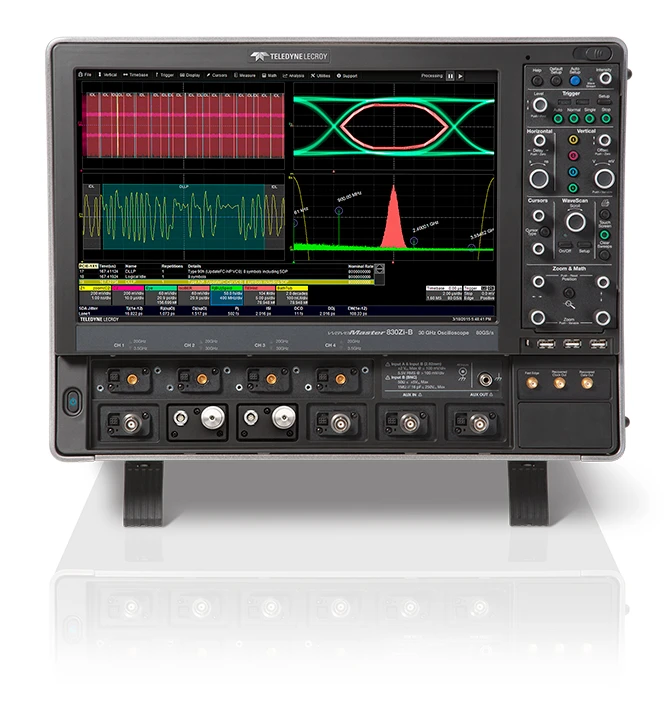

杰出的性能
具有高達 30 GHz 帶寬和 80 GS/s 采樣率、低噪聲、杰出的時基穩定性和14.1 Gb/s串行觸發的WaveMaster 8Zi-B，可以高保真的采集到現在的高速信號。

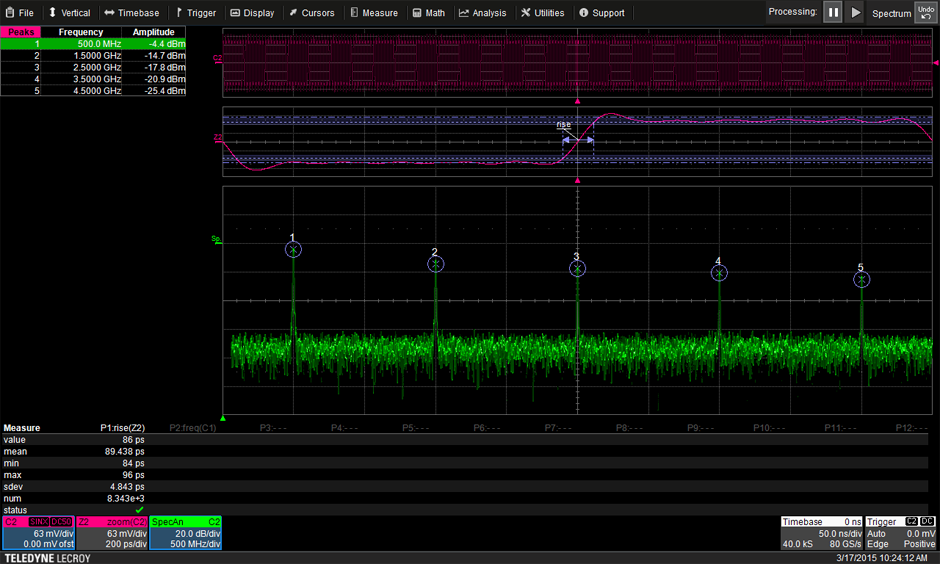

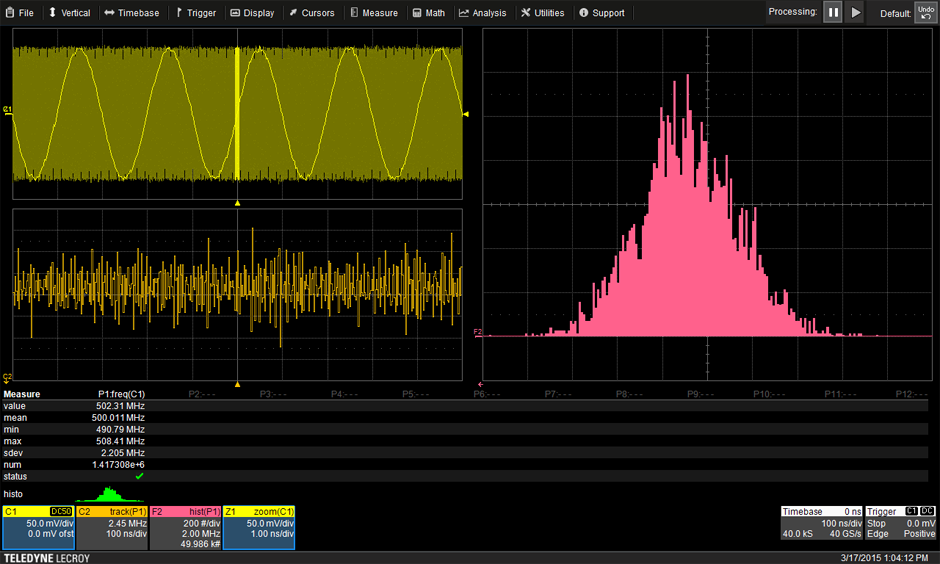

高級波形處理
帶有 3.1 GHz 4 核 CPU 和高達 32 GBRAM 的強大PC可以更快的處理波形。用戶自定義函數和測量是標配的的，或者通過無縫集成的外部環境如MATLAB 來實現。
最高級的用戶界面
力科的 MAUI用戶界面將示波器最深處的測量工具呈現在你的指尖下，結合15.3"的高清觸摸屏，使高級分析更容易設置和使用，平鋪式菜單結構將常用的工具放在了最容易找到的地方，復雜的多柵格顯示更容易設置，垂直、水平和采集設置不會遮擋波形顯示。

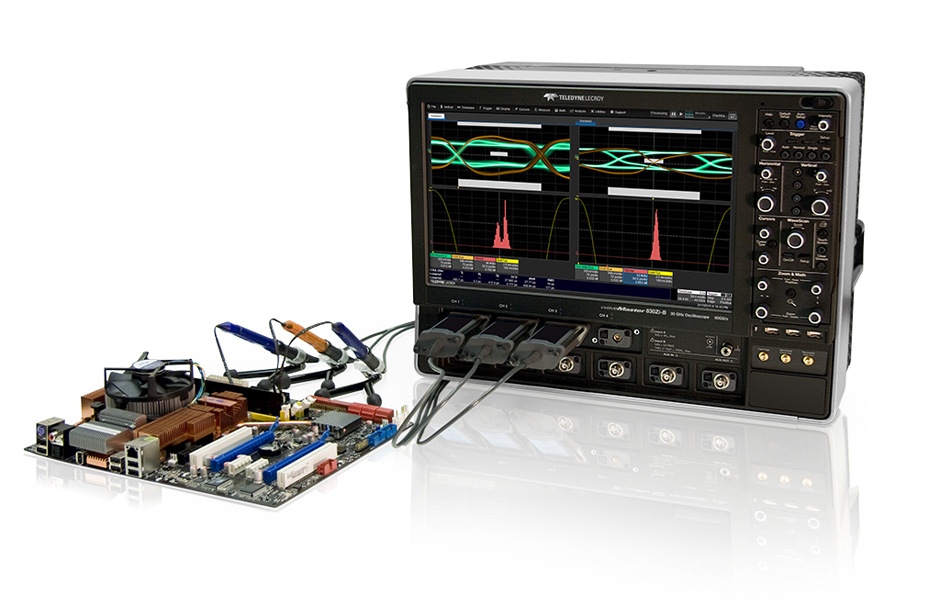

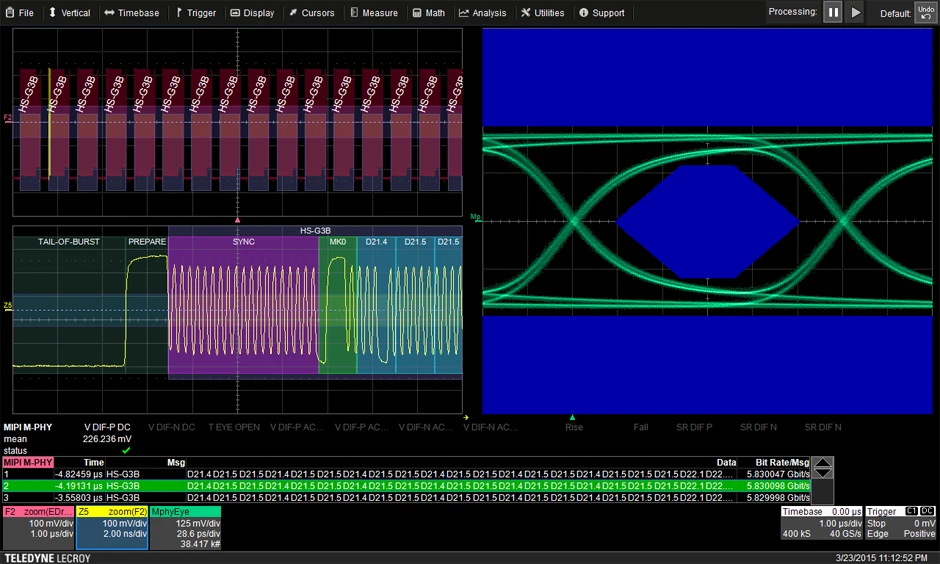

完整的描述一致性測試和調試
WaveMaster 8Zi-B 提供非常強大的分析工具。SDAlll-CompleteLinQ 可以顯示4路信號的眼圖和抖動分解。EyeDrll 和 VirtualProbe 使用 S參數分析通道互連。Crosstalk工具可用于分析幅度噪聲。QualiPHY軟件能夠簡化和自動進行一致性測試，并且生成報告。
