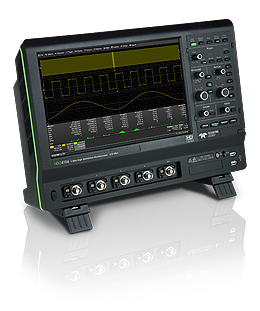

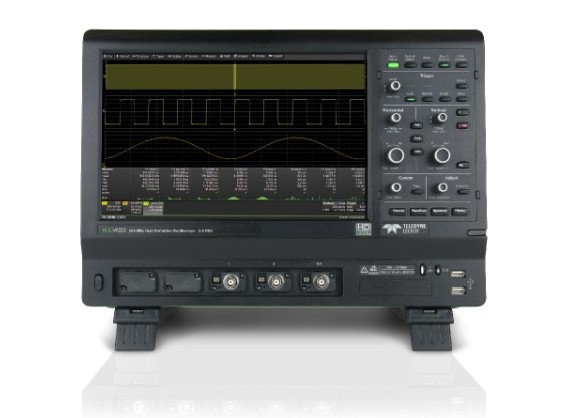

力科HDO4000A/HDO4000A-MS高分辨率示波器-云帆興燁
型號：HDO4000A
HDO4000系列示波器應用力科的HD4096技術，結合長存儲深度、緊湊輕巧的結構設計、12 1 "多點觸摸 顯示屏和強大的調試軟件工具，提供給客戶精確測量和快速調試的理想示波器。
·帶寬：200MHz、350MHz、500MHz、1GHz
·垂直分辨率：12bit
·通道：4路模擬，16路數字(選配)
·采樣率：10GS/s for 4 ch
·存儲深度：12.5Mpts for 4ch;25Mpts for 2ch(選配最高50Mpts)
·12.1”觸摸顯示屏
·WaveScan-高級搜索和查找工具
·LabNotebook強大的歸檔工具支持離線分析
·標配pass/fail功能，自動化測試，測試結果可追溯
·強大的串行解碼分析
·豐富的力科probus探頭支持
·標配widows操作系統
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
關鍵特性
· 12-bit ADC垂直分辨率, 增強分辨率模式下達到15-bit
· 200 MHz, 350 MHz, 500 MHz, 1 GHz 帶寬分布
· 長存儲 – 高達 25 Mpts/通道 (疊加模式下達到50 Mpts)
· 12.1” 觸摸顯示屏
· WaveScan 高級搜索和查找工具
· LabNotebook 歸檔和報告生成工具
· 歷史回放模式 – 波形回放和測量
· 專業的頻譜分析軟件
· 專業的電源分析軟件
· 串行數據觸發和解碼選件
· 帶有1.25 GS/s采樣率的16位數字通道
· 混合信號調試功能
· 模擬和數字交叉型觸發
· 數字碼型搜索和查找
· 模擬和數字時序測量
· 活動指示器
HD4096 高分辨率技術
使用HD4096技術的示波器可以精確采集和測量高達1GHz帶寬、高采樣率和比其他的示波器高達16倍的垂直分辨精度。
HD4096 技術的優勢
示波器顯示的波形更加“干凈”和“銳利”；工程師可以看到和測量到更多信號細節；更精確的采集保證了后期信號測量和分析的精確性，讓您得到更接近于真實的測量結果。
混合信號功能
使用集成的16通道混合信號能力調試復雜的嵌入式設計。
快速發現并隔離問題
使用WaveScan快速搜索模擬、數字或并行總線信號的欠幅、毛刺或其他的異常。
歷史波形回放模式
滾動回放原來采集的波形隔離異常信號，以便快速找到異常的根源。
簡單直觀的觸摸屏設計
12.1”超大的觸摸屏設計，不論是通道、時基、觸發還是自動化測試都可以一觸完成。
順序采樣模式
采集很多連續快速脈沖或長時間分離的事件。

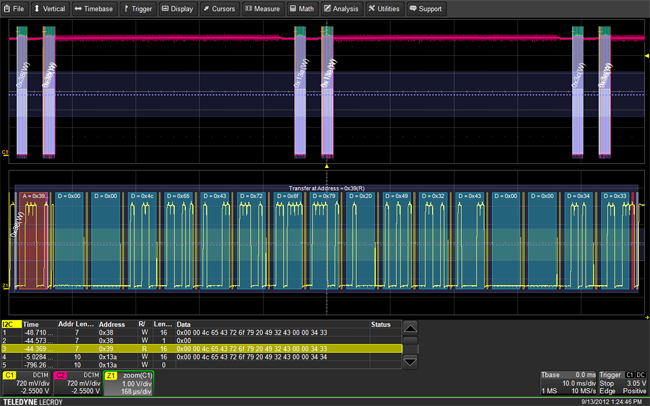

串行總線觸發和解碼
在物理波形上顯示協議信息，利用特定消息觸發、提取出數據并且圖像化顯示監控系統性能。
保存，歸檔，生成報告
使用LabNotebook一鍵保存所有測試結果和數據，創建自定義報告。
功率分析軟件
快速測試和分析功率轉換器件和電路信號。
頻譜分析儀模式
使用頻譜分析儀模式在頻域查看信號的細節。

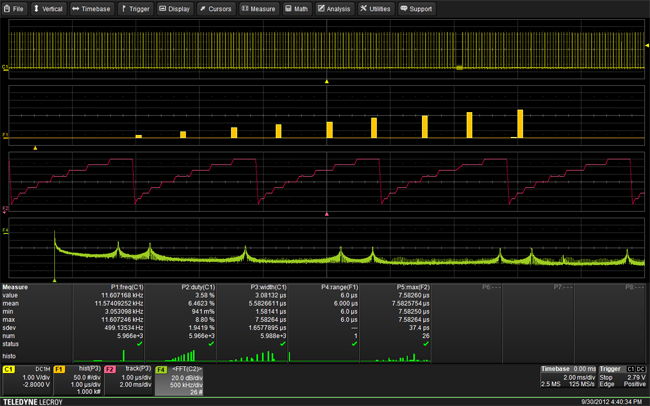

高級數學和測量工具
使用帶有數學函數功能及可用的測試參數的HDO4000可以測量和分析模擬和數字波形。
交叉觸發
所有通道模擬和數字交叉型觸發。
數字時序測量
對數字信號進行時序測量，使用趨勢、統計和直方圖圖表做分析。
并行碼型搜索
使用WaveScan的并行碼型搜索功能找到橫跨多根數字線的數字碼型。
活動指示器
使用方便的活動指示器快速同時查看所有數字線的狀態。
