主要功能

● 100 MHz、200 MHz、350 MHz 和 500 GHz 帶寬

● 高達 4 GS/s 的采樣率

● 長記憶 – 最多 20 個 Mpts

● 10.1” 電容式觸摸屏顯示器

● 16 數字通道 MSO 選項

● MAUI - 先進的用戶界面

■ 專為觸控而設計

■ 為簡單而生
      ■ 為解決問題而生
● 高級異常檢測

■ 快速波形更新

■ 歷史模式 - 波形回放

■ WaveScan - 搜索和查找

● 多儀器功能

■ 協議分析 - 串行觸發和解碼

■ 波形生成 - 內置函數發生器

■ 數字電壓表和頻率計數器

● 未來升級

■ 可升級帶寬

■ 現場可升級軟件和硬件選項

卓越的用戶體驗

MAUI 簡單的示波器用戶界面。 專為觸摸而設計，為簡單而設計，專為解決問題而設計。

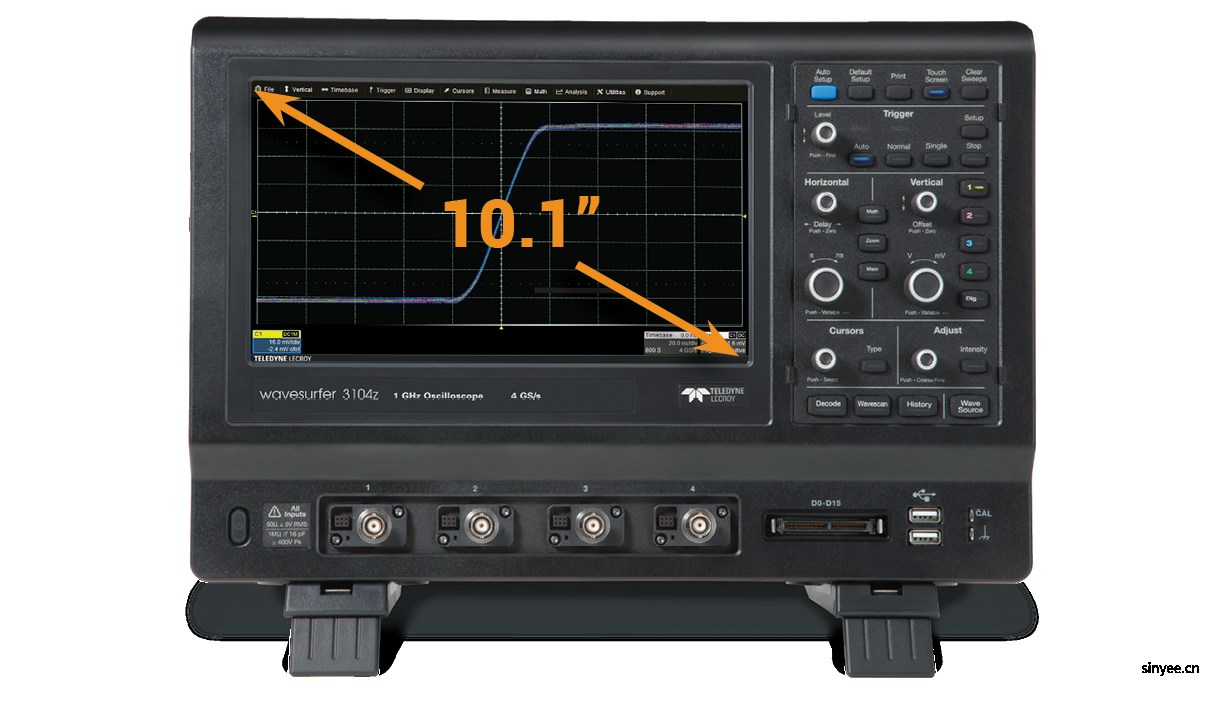

更大的觸控顯示器

大型電容式觸摸屏可實現訪問及快速響應的觸摸操作。 10.1 英寸顯示屏比競爭產品大 30%，提供更大的波形查看區域。

高級異常檢測

與歷史模式、WaveScan、序列模式和模板測試結合使用的快速波形更新速率有助于出色的波形異常檢測。

強大、深入的工具箱

標配運算、測量、調試和文檔工具的集合提供了強大的分析能力。

功能

WaveScan 高級搜索

■ 在一次捕獲中定位異常事件或掃描多個采集中的異常

■ 超過 20 種模式可應用于模擬或數字通道

通過/失敗模板測試

■ 模板測試可快速識別異常并標記其位置。

■ 可以顯示這些通過/失敗結果的歷史記錄

快速波形更新

■ 每秒超過 130,000 個波形的更新速率將輕松顯示隨機或偶發事件

■ 通過強度分級余輝顯示可以看到波形隨時間的變化

歷史模式波形回放

■ 查看之前的波形來發現過去的異常情況

■ 使用光標和測量參數快速識別問題根源

■ 歷史模式始終啟用并可通過單擊按鈕訪問

強大的觸發

■ 邊沿或脈寬等基本觸發可用于日常解決方案

■ 有條件的觸發能夠跨多個通道觸發

■ 可以設置強大的邏輯觸發來捕捉并行模式

■ 智能觸發器（例如 runt、dropout 或 interval）有助于快速隔離異常

■ 串行數據觸發添加了特定于協議的觸發器

帶分段存儲器的高級波形捕獲

■ 將波形保存到分段存儲器中

■ 捕捉快速連續的快速脈沖或間隔較長時間間隔的事件

■ 將序列模式與高級觸發器相結合以隔離偶發事件

使用串行觸發和解碼進行協議分析

■ 直觀的、顏色編碼的疊加層呈現在 二進制, 十六進制, 或 十進制

■ 觸發功能允許各種不同的事件

■ 所有解碼的數據都顯示在交互式表格中

使用數字電壓表進行精確測量

■ 4位數字電壓表

■ 5位頻率計數器

■ 可以選擇任何通道作為源

■ 電壓讀數可以設置為 DC、DC RMS 或 AC RMS
■ 即使觸發停止，測量值也會繼續更新

具有 16 通道混合信號功能的邏輯分析

■ 同時查看、測量和分析模擬信號和 16 個數字信號

■ 模擬和數字通道可以合并到單個碼型觸發中

■ WaveScan、趨勢、統計和 histicons 提供洞察力以發現數字波形中的異常

使用內置函數發生器生成波形

■ 頻率高達 25 MHz

■ 波形模式：正弦波、方波、脈沖波、鋸齒波、三角波、噪聲和直流波形

■ 后面板 BNC 輸出

■ 保存的波形可以上傳到 WaveSource 以生成任意波形

高級數學能力

■ 包含 20 個數學函數的深度組合可讓您快速了解波形

■ 數學軌跡的專用格柵

■ 任何通道、測量或分析包都可以應用數學函數

卓越的測量工具

■ 24個測量參數可以對每個參數應用額外的統計數據和 histicons

■ 可以顯示任何測量的趨勢

LabNotebook 文檔工具

■ 只需按一下按鈕即可保存所有顯示的波形、示波器設置文件和屏幕圖像

■ 在示波器上調用 LabNotebook 文件

■ 使用 WaveStudio 在 PC 上查看 LabNotebook 文件
