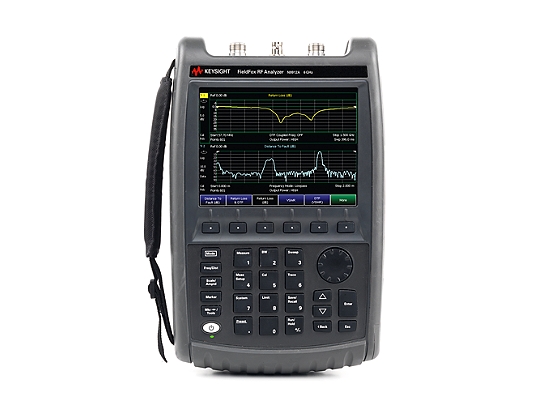

FieldFox 射頻分析儀軟件

提供超過 25 款應用軟件

頻譜分析

• 實時頻譜分析儀（RTSA）

• 模擬解調

• 干擾偵測

• IQ 分析儀


電纜和天線測試（CAT）

• 矢量網絡分析（VNA）

• 2 端口 S 參數

• TDR 電纜測量


5G/LTE 外場測試

• EMF 測量

• 空中接口（OTA）測試

• 信道掃描儀

• 寬帶分析





功率測量

• USB 功率傳感器測量

• 內置功率計

• 脈沖測量

• 峰值功率傳感器

實用工具

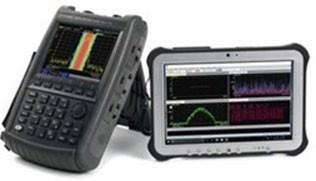

• 遠程控制

• GPS 接收機

• 室內/室外地圖測繪

• 直流偏置可變電壓源


頻譜分析儀

在微波、雷達、衛星通信以及商用微波回程等應用中，您不僅要負責硬件的安裝與維護還要監測無線信號的質量。您可能還需要定期探測意外信號，并執行信號監測。FieldFox 的頻譜分析儀經過優化，在現場常見的動態頻譜環境中表現更為出色。您可能面臨著多種挑戰，例如需要在強信號條件下探測低電平信號或鄰近的小干擾信號(前者需要高動態范圍，后者則需要卓越的相位噪聲性能)。

FieldFox 的卓越動態范圍(TOI>+15 dBm)、近載波相位噪聲(10 kHz 頻偏處為 -111dBc/Hz)和快速掃描時間使這些挑戰性的任務變得更輕松。FieldFox的頻譜分析儀還提供完整的功率測量套件和全面的跡線和狀態控制。

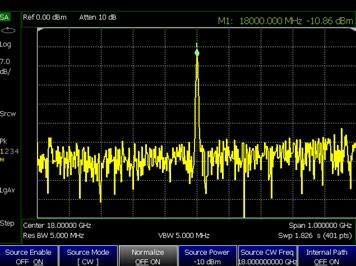

使用FieldFox分析儀監測高達50 GHz

的頻譜

儀器無需預熱，即可提供前所未有的幅度精度

使用 FieldFox 的InstAlign 功能，當環境條件發生變化時，儀器可以自動執行內部幅度校準無需用戶干預。這可以為頻譜分析和功率測量提供±05 dB的優異幅度精度。更重要的是FieldFox 無需預熱，一開機便可立即提供這種精度。

使用時間選通選件對脈沖射頻信號進行分析

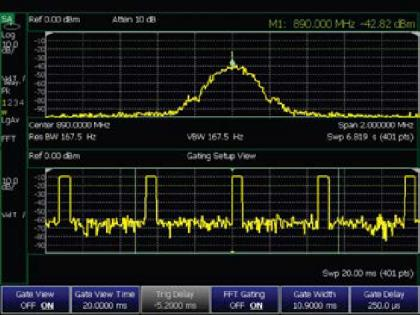

頻譜分析儀時間選通

射頻脈沖測試的難度通常很大，因為有很多的儀器設置會進行交互。使用選件 238-選通FFT 與時間選通功能，FieldFox 可作為頻譜分析儀和示波器使用。這樣可以快速檢測時域和頻域中的脈沖。選通時間設為6S至18S，可以同時檢查一個到多個脈沖或脈沖的上升時間和下降時間，揭示不同脈沖形狀對頻譜增長的影響。視頻觸發、外部觸發和射頻猝發等功能確保了可靠的脈沖檢測。自動觸發時延和帶寬設置可以增強對射頻脈沖的表征。

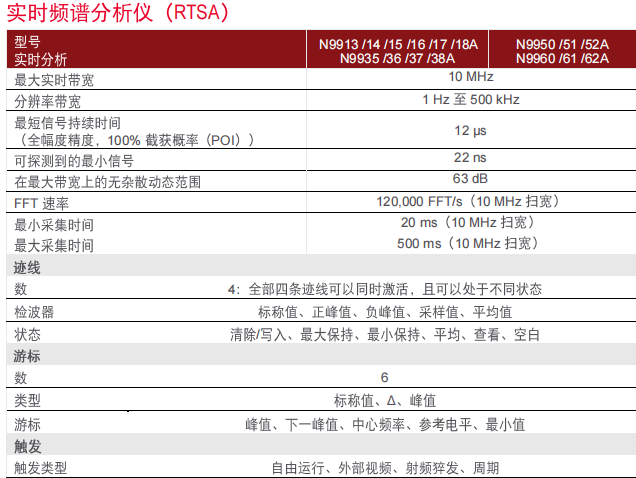

實時頻譜分析儀(RTSA)

隨著商用和軍用網絡中應用無線技術的場景日益普遍，頻譜環境中充斥著各種有意和無意的干擾。

干擾信號會導致網絡質量下降，造成通信鏈路故障。此外，數字調制和猝發脈沖傳輸方法的廣泛使用，讓可靠地檢測干擾源變得異常困難。FieldFox 的 RTSA 功能可以幫助您解決這一難題。FieldFox 通過整合快速重疊 FFT 處理技術、無間除測量和 10 MHz 實時帶寬，能夠以 100% 的 POI 和全幅度精度檢測最短 12 μs 的信號。

在某些應用中，可能不要求幅度精度，而重點關注信號的檢測上。針對這樣的情況FieldFox 能夠檢測最短 22 ns 的信號。

頻譜密度視圖可在二維顯示界面上顯示三維數據。它使用顏色來顯示捕獲期間檢測某個頻率和幅度點的次數。

通過這種辦法，您可以很好地了解和觀察頻段中的頻譜占用情況。例如，利用 RTSA，您可以使用頻譜密度視圖檢測大功率發射機中出現的低電平信號。探測某個罕見信號通常需要幾個小時或幾天的時間。利用 FieldFox 的記錄和回放功能，您可以保存數據以便日后離線進行深入分析。

有了 FieldFox 中的 RTSA 功能，您現在再也不需要單獨的專用儀器。一旦需要此功能，只需按下一鍵，便可將同一個分析儀切換至實時模式。

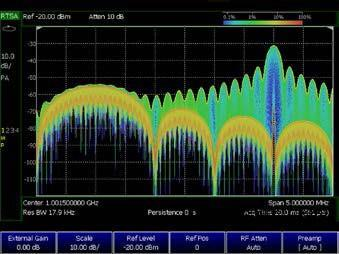

具有可設置余暉的密度顯示

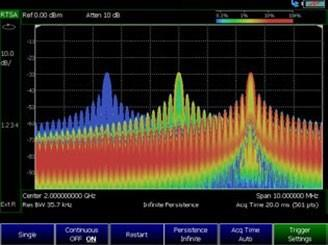

識別同一頻段內的多種信號（藍牙和WiFi）

利用密度顯示進行的多脈沖檢測
