簡介

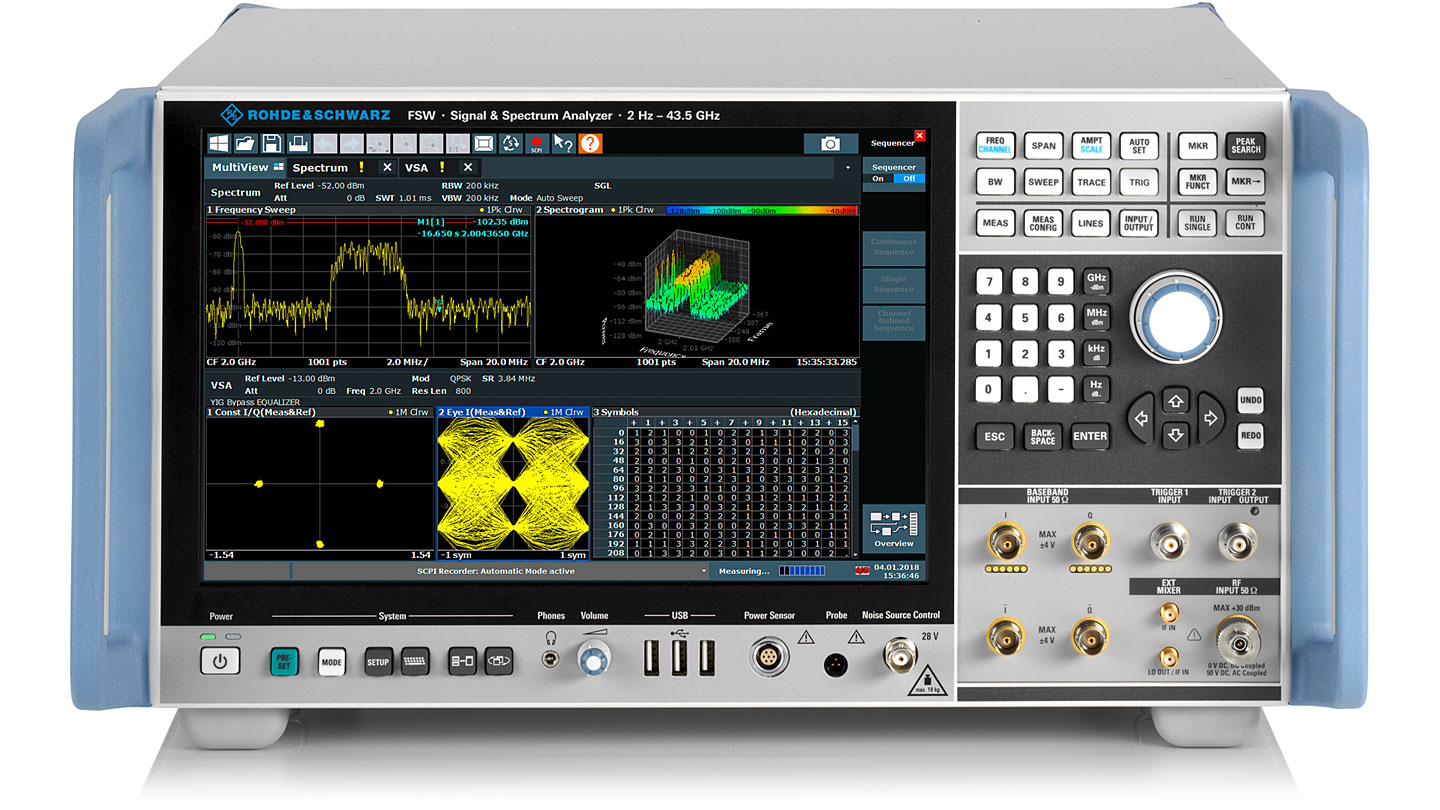

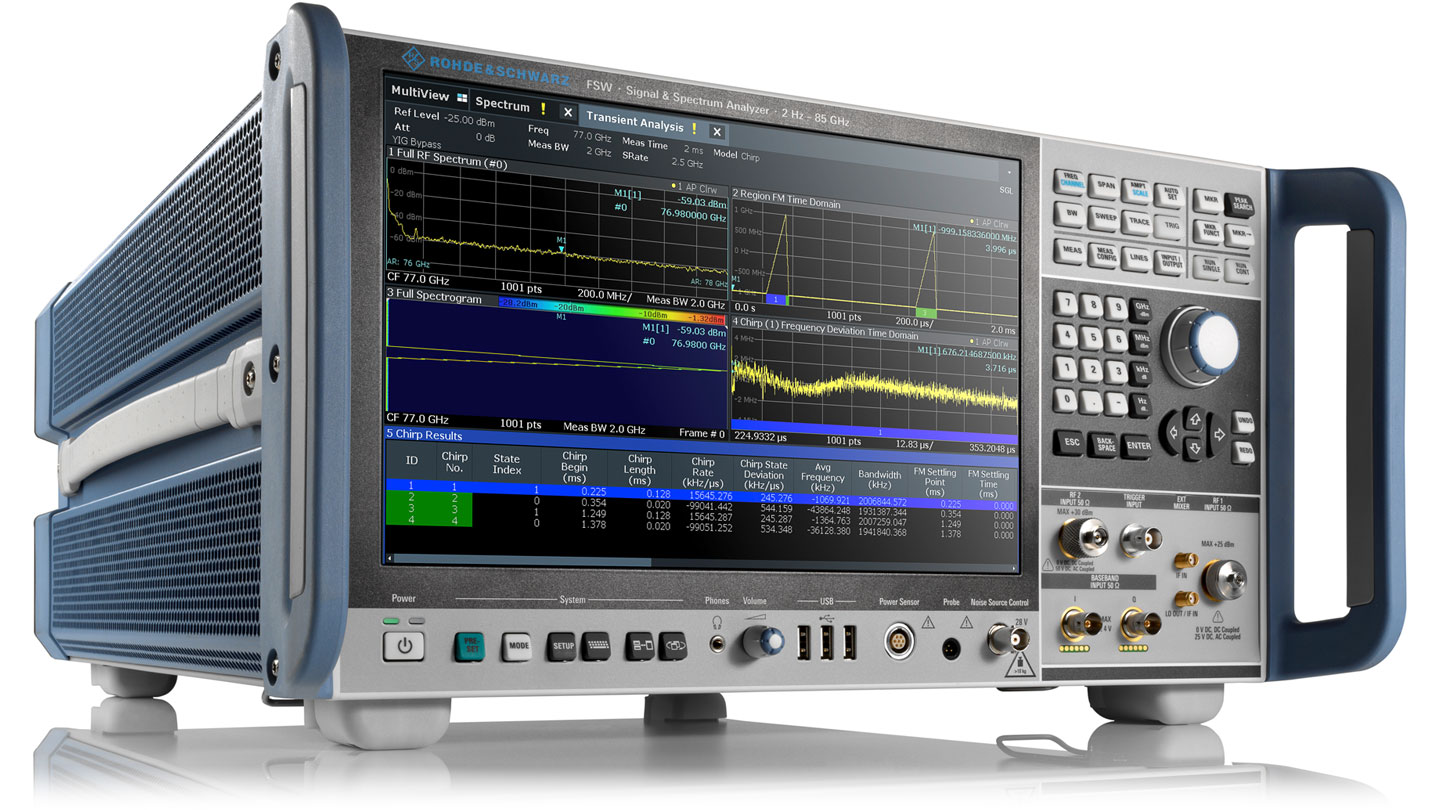

高性能FSW信號與頻譜分析儀可幫助工程師完成嚴苛的任務。它具備較高的內部分析帶寬， 可對寬帶組件和通信系統進行特性測量。其出色的相位噪聲有助于開發適用于雷達等應用的 高性能振蕩器。先進的多點觸控顯示屏支持手勢動作，確保操作簡單直觀。嵌入式SCPI記錄 儀可以輕松創建可執行腳本。

FSW的分析帶寬高達8.3 GHz，可以測量新型5G新空口標準或 汽車和脈沖雷達等應用中的寬帶調制信號或頻率捷變信號。

800 MHz實時分析帶寬便于用戶監測大范圍頻譜和觸發短時信號。

FSW可以同時測量多個標準。用戶可以快速、簡單地檢測并消 除因信號間相互作用而產生的錯誤。

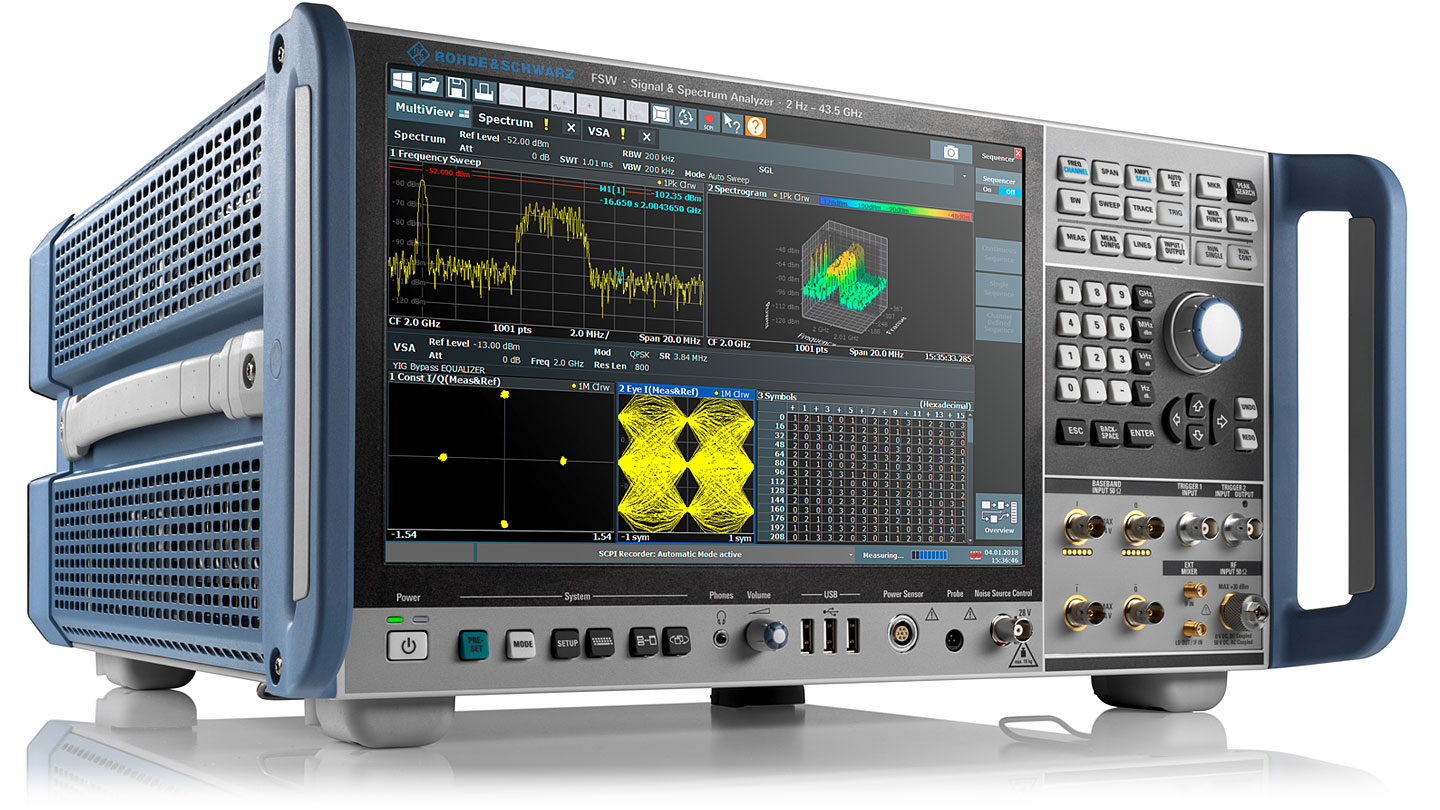

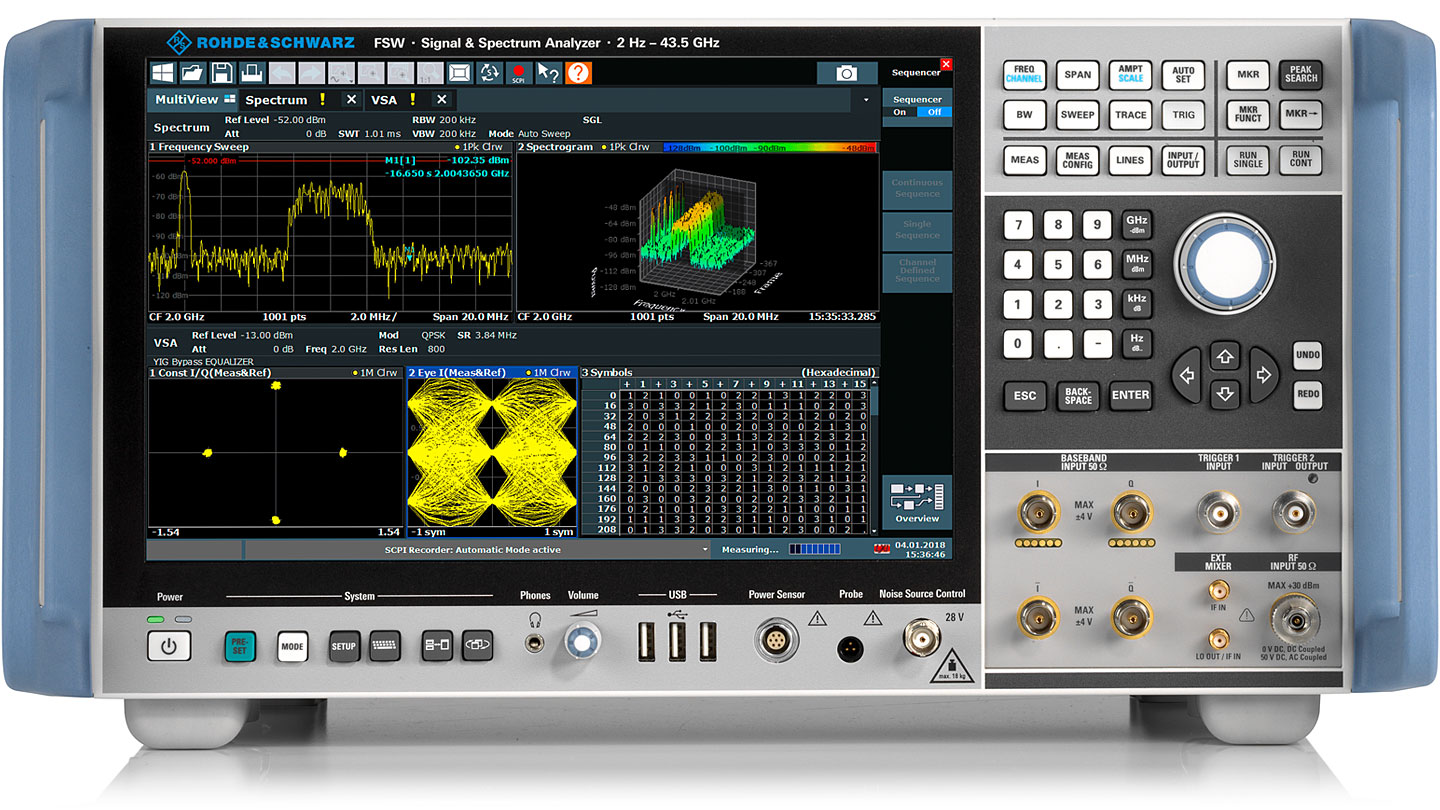

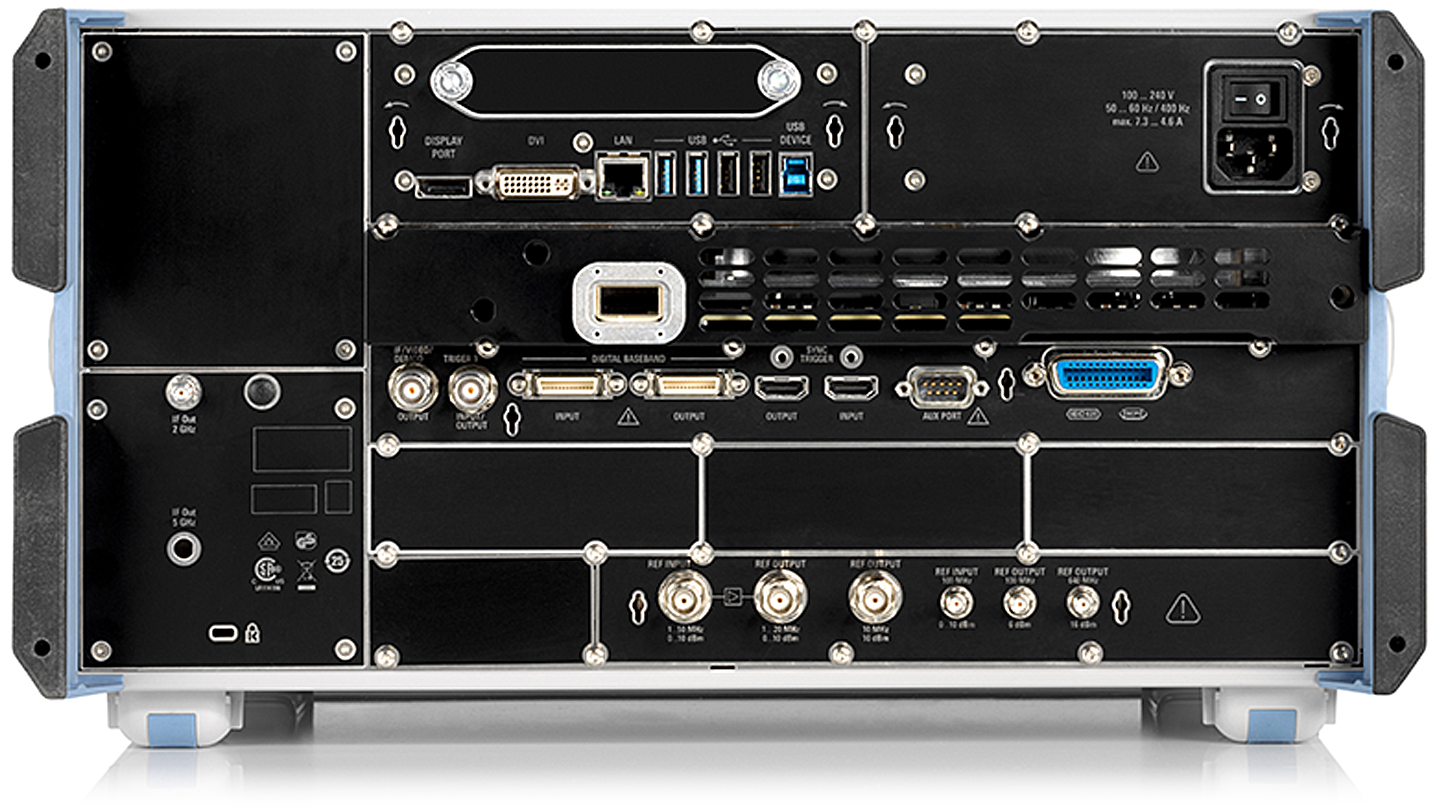

FSW采用多點觸控顯示屏和簡明的菜單結構，操作十分簡單。 多種測量結果可以同時顯示在12.1"大屏幕上的不同窗口中， 有助于測量結果的闡釋說明

主要特點
? 頻率范圍為2 Hz至90 GHz（使用羅德與施瓦茨的外部諧波 混頻器時最高可達325 GHz）
? 低相位噪聲，在10 kHz偏置時為–140 dBc (1 Hz)， 在100 kHz偏置時為–143 dBc（1 GHz載波）
? 60 dBc無雜散動態范圍，2 GHz內部分析帶寬
? 最高8.3 GHz內部分析帶寬
? 800 MHz實時分析帶寬，每秒240萬次FFT運算， 0.46 μs截獲概率(POI)
? 最高1 GHz流式傳輸帶寬（通過I/Q數據流接口）
? SCPI記錄儀簡化代碼生成
? 新型扁平化Windows 10設計和多點觸控手勢支持
? 可并行運行和顯示多個測量應用
? 優越的殘余EVM性能（28 GHz的100 MHz 5G UL信號：低 至–49 dB），并可使用R&S?FSW-K575 I/Q噪聲抵消選件 進一步降低（6.905 GHz的320 MHz WLAN IEEE 802.11be (Wi-Fi 7)信號：低至–53 dB）


出色的射頻性能
FSW重新定義了頂級信號與頻譜分析儀，它為測量提供了卓越的射頻性能，包括相位噪聲、顯 示平均噪聲電平、互調抑制和用于ACLR和諧波測量的動態范圍等指標。

優異的相位噪聲：適用于測量雷達和通信產品中的振蕩器

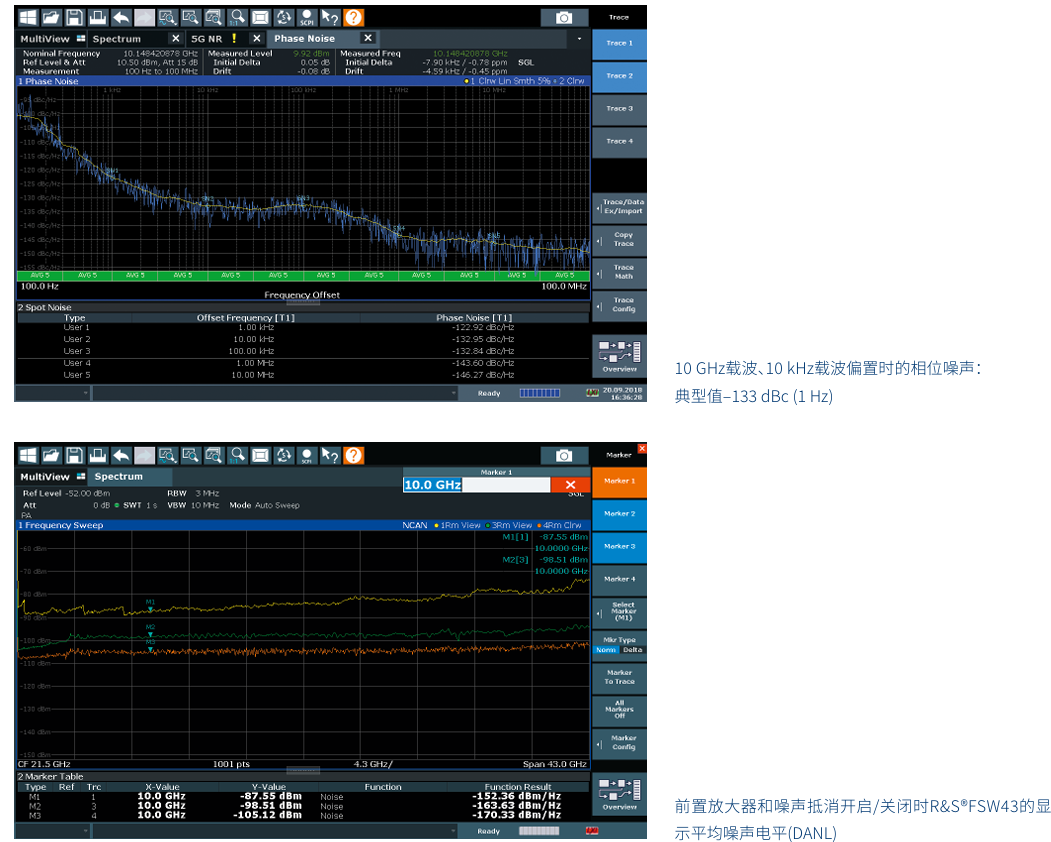

FSW分析儀具有適合相位噪聲測量的出色射頻性能，振蕩器、 合成器和發射系統開發人員可以從中廣泛受益。在10 kHz 載波偏置條件下，FSW的相位噪聲典型值在1 GHz載波時 為–140 dBc (1 Hz)，在10 GHz載波時為–131 dBc (1 Hz)。分析 儀還具有出色的近載波相位噪聲，在100 Hz載波偏置條件下 典型值為–114 dBc (1 Hz)。FSW的相位噪聲比其他高端分析儀 降低了10 dB以上，具體視頻率和偏置范圍而定。

DANL較低，具備適合雜散測量的出色動態范圍
FSW具備極低的顯示平均噪聲電平(DANL)，未配備前置放大 器時在2 GHz和25 GHz條件下DANL典型值分別為–159 dBm (1 Hz)和–150 dBm (1 Hz)，FSW可以快速可靠地在寬頻率范圍 內進行雜散發射測量。DANL還可通過內置前置放大器進一步 降低15 dB以上，或借助分析儀的噪聲抵消功能（通過開關選 擇）進一步降低13 dB。因此，用戶可以識別以往被噪聲淹沒的 微小雜散發射，從而有效優化發射系統。


在5G和其他無線標準領域遙遙領先
為了滿足日益增長的無線連接需求，網絡基礎設施和用戶設備需要適應LTE、 5G  NR、IEEE 802.11和NB-IoT等多種無線技術。相關應用包括高速無線訪問、自主汽車和人工智能。
FSW提供合適功能和測量應用，并且性能出色，能夠快速、直觀 地測試各種無線標準和相關的特定要求與特性。
分析5G信號
FSW 5G測量應用具備市面上頂級的射頻性能，能夠更加簡單、 快速地深度分析物理層，便于用戶在更高頻率下使用更大的 測量帶寬進行測試，并涵蓋相關標準中規定的所有物理層選件。
R&S?FSW-K144和R&S?FSW-K145選件符合3GPP 5G NR R15、 R16 (R&S?FSW-K148)和R17(R&S?FSW-K171)，涵蓋下行鏈路 和上行鏈路中的3GPP 5G NR帶內測量。選件可分析每個信號子幀并提供廣泛的測量結果，包括不同信道和信號的EVM、頻 率和功率。
R&S?FSW-K144的可選內部分析帶寬高達8.3 GHz，能夠捕獲下行鏈路信號的完整帶寬，并評估整體系統。高性能數字化儀 可實現較低的固有誤差矢量幅度(EVM)，提供全新的設計理 念。另一優點在于帶寬選件是FSW的內部選件。這減小了測試 裝置的尺寸和組件之間的線纜數量，并提升了測量精度。
R&S?FSW-K144和R&S?FSW-K145支持從5 MHz至2 GHz的所 有指定的5G信號帶寬，其中包含多個參數集、帶寬部分以及從 QPSK到256QAM的不同調制格式。
R&S?FSW-K145支持上行鏈路中的OFDMA和轉換預編碼模式。
R&S?FSW-K147選件能夠自動執行ACLR、頻譜發射模板(SEM) 和EVM組合測量。
R&S?FSW-K147C擴展了多載波測量功能。得 益于并行計算和自適應觸發設置，此功能可提供巨大的速度優 勢。對于需要進行大量測量的設備空口(OTA)特性測量，此功能尤為有用。
為簡化信號分析，分析儀會自動檢測多個參數，最大程度地減 少用戶設置。
對于帶外測量，分析儀提供廣泛的設置和多種限值線以進行 鄰道泄漏比和SEM測量。
R&S?FSW-K175選件提供的測試模型符合針對5G NR和LTE的 O-RAN一致性規范。


廣泛的雷達分析功能
測試現代雷達系統及其寬帶信號、脈內調制技術和跳頻性能時，必須借助廣泛的分析功能并 快速識別雜散發射。
快速、多方位的雷達信號分析

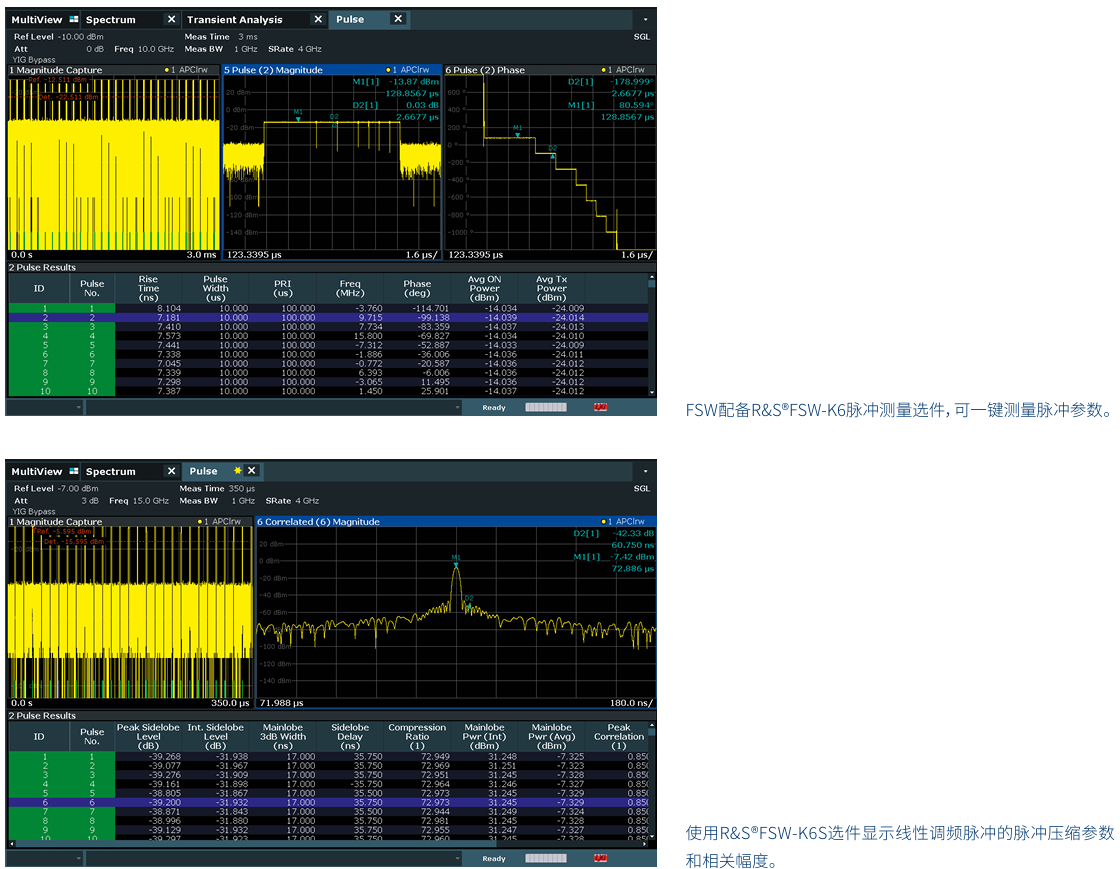

R&S?FSW-K6脈沖測量選件可一鍵測量所有相關脈沖參數，例 如脈寬、脈沖周期、脈沖上升和下降時間、脈沖內功率下降以 及脈間調相， 并且能夠生成有關多個脈沖的趨勢分析。用戶可 以選擇在屏幕上同時顯示多個結果。FSW可在數秒內提供雷 達系統全圖。分段I/Q捕獲功能可確保僅在檢測到脈沖時對I/Q 數據標記時間戳，并將其存儲在內存中。此功能顯著延長了分 析周期——對于長度小于1 μs、重復間隔(PRI)為1 kHz的脈沖， 分析周期延長了近千倍。FSW可提供高達8.3 GHz的內部分析 帶寬，能夠為超寬帶雷達設計提供支持。

詳盡的脈沖壓縮雷達測量
R&S?FSW-K6S時間旁瓣測量選件可測量脈沖壓縮參數，有助 于評估調制器和激勵器等因素導致的雷達性能降低問題。用 戶可以通過I/Q數據文件格式導入任何基于I/Q的參考波形，以 便使用機密的專用波形。R&S?FSW-K6S還支持使用FSW捕獲 并以I/Q數據文件格式存儲的參考波形，以及巴克碼波形和多 項式調頻波形等內置波形。


非常適用于衛星射頻測試
衛星通信必須滿足商業和政府系統在廣播電視、無線通信和遠程感應方面的多種用戶要求。 羅德與施瓦茨提供快速可靠的高性能測量解決方案，可用于設計、開發和測試衛星有效載荷、 有效載荷子系統與組件。

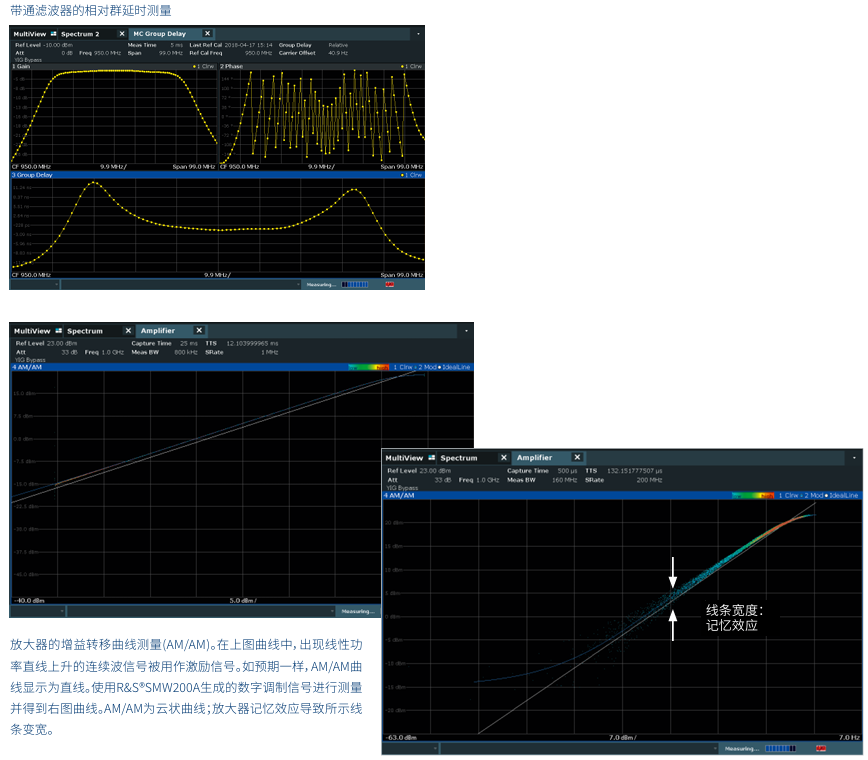

多載波群延時測量
FSW頻譜分析儀、R&S?SMW200A信號發生器和R&S?FSW-K17 選件相結合，可在毫秒內測量衛星轉發器、變頻器和其他組件 的絕對與相對群延時(GD)。R&S?FSW-K17 的變頻器相對群延時 測量精度可達1 ns，非變頻測量精度為300 ps。
選件專用于應對在軌測試過程中出現的信號退化問題，并通 過多載波參考信號實現非常低的本底噪聲。進行變頻測量時 無需使用參考混頻器或其他參考設備。
R&S?FSW-K17S選件擴展了R&S?FSW-K17。此選件支持寬帶 信號分析，能夠分析整體信號的子跨度，進而改善整體信噪比 (S/N)和測量速度。
借助此選件，整體信號的細微成分可在R&S?SMW200A上按序 輸出，并使用FSW進行分析。
在衛星應用中，測量的可重復性和準確性非常重要。此類應用 必須確保出色的動態范圍。在高增益（約120 dB）、高噪聲電平 和高互調環境中執行衛星系統級測試時，這一點尤為重要。使 用窄帶激勵信號是提高動態范圍的一種方法。


功能強大的矢量信號分析應用
R&S?FSW-K70矢量信號分析選件有助于用戶靈活分析精確到比特級的數字調制單載波。盡 管分析工具數目繁多，但結構清晰的操作理念可以很好地簡化測量。
從MSK到4096QAM的靈活調制分析
? 調制格式
— 2FSK、4FSK至64FSK
— MSK、GMSK、DMSK
— BPSK、π/2-BPSK、π/2-DBPSK、QPSK、偏移 QPSK、DQPSK、π/4-DQPSK、3π/4-QPSK、 8PSK、D8PSK、3π/8-8PSK、π/8-D8PSK
— 16QAM、32QAM、64QAM、128QAM、256QAM、512QAM、 1024QAM、2048QAM、4096QAM
— 16APSK (DVB-S2)、32APSK (DVB-S2)、2ASK、4ASK
— π/4-16QAM (EDGE)、–π/4-32QAM (EDGE)、SOQPSK
? 最多128,000個符號的分析長度
? 28 MHz信號分析帶寬（可選40/80/160/320/512 MHz和 1.2/2/4/6.4/8.3 GHz）

多種符合特定標準的默認設置
? 用戶可定義的星座圖和映射
? GSM、GSM/EDGE
? 3GPP WCDMA、EUTRA/LTE、CDMA2000
? TETRA、APCO25
? Bluetooth?、ZigBee
? DECT、DVB-S2(X)、DOCSIS 3.0

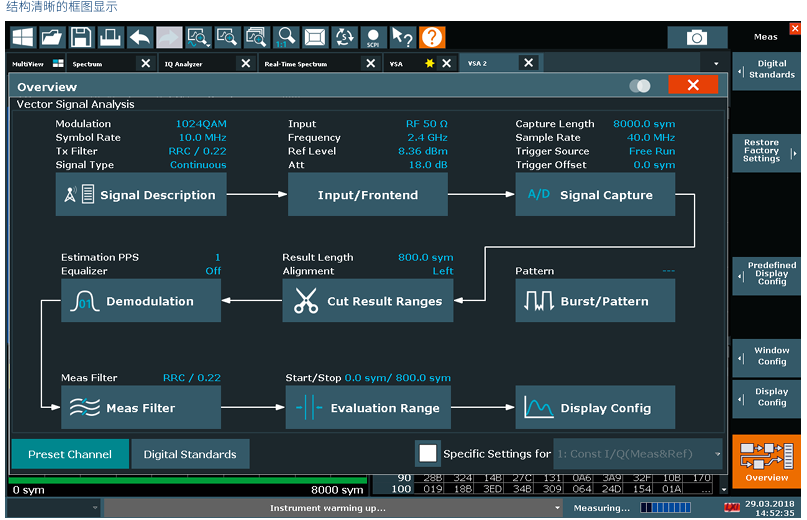

通過圖形支持實現輕松操作
解調階段和相關設置清晰可視，即便是新手和很少使用的用 戶也能找到正確的設置。觸摸屏和框圖相結合，提高了操作易 用性和易讀性。根據對待分析信號的描述（例如調制格式、連 續或突發、符號率和傳輸濾波），R&S?FSW-K70選件可以幫助 用戶自動查找有用設置。
