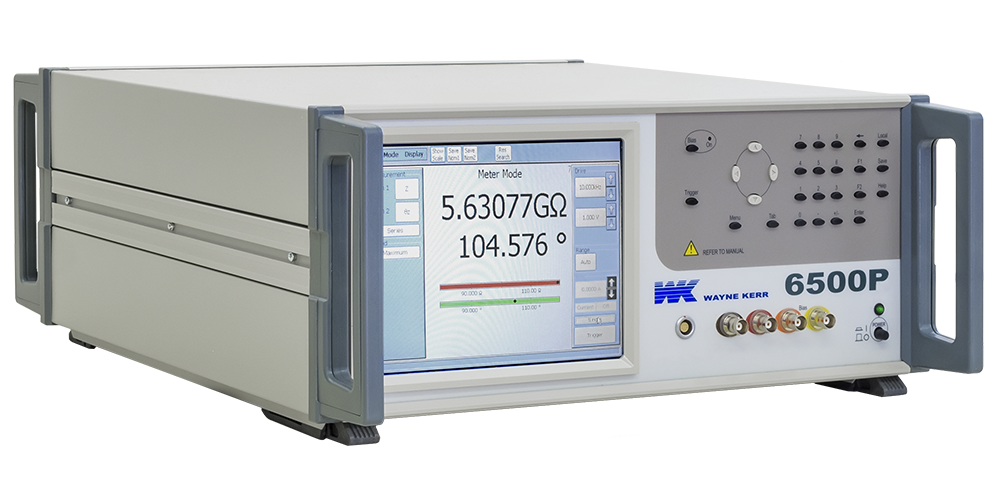

穩科WK6500P高頻 LCR表系列-云帆興燁
型號：WK6500P
內置交流信號：10mV ~ 1Vrms，200μA~20mArms。直流內置偏置信號：0~ 100mA 0~ +40V或-40V~ +40V（選配）。可外加WK6565高頻直流偏置電流源到40Amp
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
適用于生產線上高頻 LCR Meter 的量測。
本機種一共有七種機型，分別是20Hz~5MHz, 20Hz~10MHz, 20Hz~15MHz, 20Hz~20MHz, 20Hz~30MHz, 20Hz~50MHz, 20Hz~120MHz, +/-0.05%準確度。
在生產線的高頻量測中，此機種為目前全球測試最準確，測試頻率最高的機種。
●七種機型且最高可升級到 120MHz
1J6505P 頻率范圍 20Hz ~ 5MHz
1J6510P 頻率范圍 20Hz ~ 10MHz
1J6515P 頻率范圍 20Hz ~ 15MHz
1J6520P 頻率范圍 20Hz ~ 20MHz
1J6530P 頻率范圍 20Hz ~ 30MHz
1J6550P 頻率范圍 20Hz ~ 50MHz
1J65120P 頻率范圍 20Hz ~ 120MHz
? 0.05%基本精確度，頻率分辨率≤1mHz
? 簡易的TFT觸屏操作，10分鐘內輕易上手
? 電介質、壓電片及石英晶體測試解決方案
? ＜30 mS 自動化測量可結合測包機測試
? 高頻四線式技術，可測量極低Rs、等效Rdc和高Q值
? 內置交流信號：10mV ~ 1Vrms，200μA~20mArms。直流內置偏置信號：0~ 100mA/0~ +40V或-40V~ +40V（選配）。可外加WK6565高頻直流偏置電流源到40Amp
? 四種模式統一操作界面，Hander連接自動化分選設備，LAN、GPIB電腦聯機軟件通信接口
? 可使用鼠標及鍵盤操作，也可外接列表打印機及使用U盤保存數據，測試圖像
? 英國設計，接受軟硬件升級及定制化需求
●測試參數:
電容(C), 電感(L), 電阻(R), 電導(G), 電納(B), 電抗(X), 損耗因數(D), 品質因數(Q), 阻抗(Z), 導納(Y), 相位角(θ)、介電常數（ε′ ?相對介電常數實部、ε′′r相對介電常數虛部、Dε相對介電損耗）、磁導率（μ ′ ?相對磁導率實部、μ′′r 相對磁導率虛部、Dμ相對磁導率損耗）
